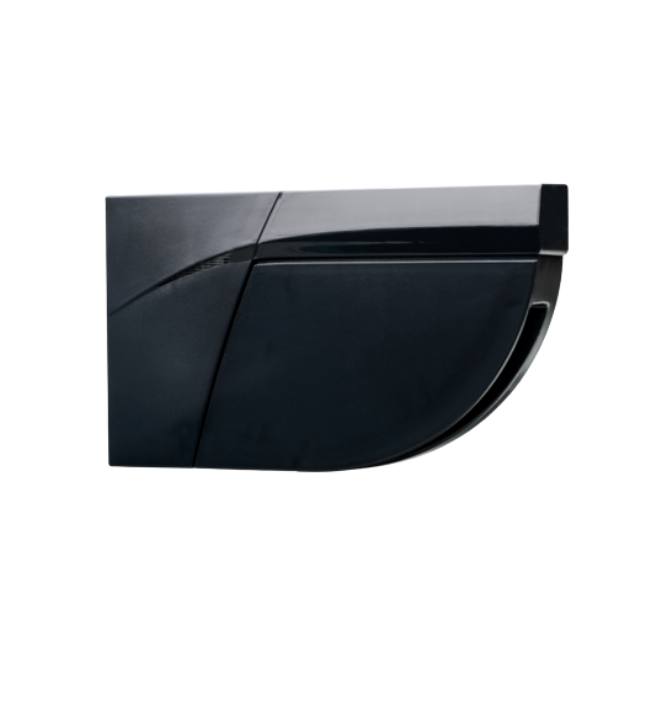

FLATSCAN SW sensore laser di sicurezza per porte battenti

FLATSCAN SW

Categoria:

Sensore laser di sicurezza per porte battenti

Il FLATSCAN SW utilizza la tecnologia LASER (misura del tempo di volo, ToF) ed è ideale per le porte battenti. Genera 170 punti di misurazione per coprire una protezione completa delle porte e degli utenti. Facile da installare, un solo FLATSCAN SW è sufficiente per coprire tutta la larghezza e l’altezza del battente, oltre alla zona di cesoiamento, indipendentemente dalle sue dimensioni.

Grazie al suo design compatto (8,5 x 14,2 cm), può essere utilizzato su porte battenti di qualsiasi misura. Inoltre, risulta molto semplice ed intuitivo da installare.

La tecnologia laser garantisce una grande stabilità del sensore, rendendolo indipendente dal tipo di suolo (rete metallica, tappeto assorbente, pavimentazione riflettente, superficie scivolosa) e dall’ambiente circostante.

Il FLATSCAN SW protegge la zona di cesoiamento coprendo l’area della cerniera della porta per proteggere mani e dita durante la chiusura: presenta 100 punti, ripartiti su 18° nella zona di cesoiamento.

CARATTERISTICHE TECNICHE:
– Tecnologia: laser, misura del tempo di volo
– Caratteristiche di emissione: Lunghezza d’onda 905 nm; max. uscita impulsi 25 W; Classe 1
– Alimentazione: 12-24V DC ± 15% (consumo ≤ 2 W)
– Grado di protezione: IP54
– Distanza massima di rilevazione: 4m (diag) con 2% di riflettività
– Angolo di apertura: protezione dell’anta 86°; zona cerniera 18°
– Risoluzione angolare: protezione dell’anta 1,23°; zona cerniera 0,18°
– Dimensioni dell’oggetto rilevato: protezione dell’anta 10 cm @ 4m; zona cerniera 2 cm @ 4m
– Tempo di risposta: protezione dell’anta max 50 ms; zona cerniera : max 90 ms
– Uscita: 2 relé elettronici (isolamento galvanizzato – senza polarità)
– Angolo regolazione: +2° to +10° (senza la staffa di montaggio)
– Temperatura di funzionamento: -30°C +60°C sotto tensione, 0-95 % senza condensa

Normative: RoHS 2 2011/65/EU; MD 2006/42/EC; EMC 2014/30/EU; LVD 2014/35/EU EN12978; EN ISO 13849-1Pl “d”/ CAT2; EN 60529; IEC 60825-1; EN 60950-1; EN 61000-6-2; EN61000-6-3; IEC 61496-1; EN 61496-3 ESPE Type 2; EN 62061 SIL 2; DIN 18650-1 Chapter 5.7.4 (testbody CA);EN 16005 Chapter 4.6.8 (testbody CA)
