HR50-UNI/BL

HR50-UNI/BL

Categoria:

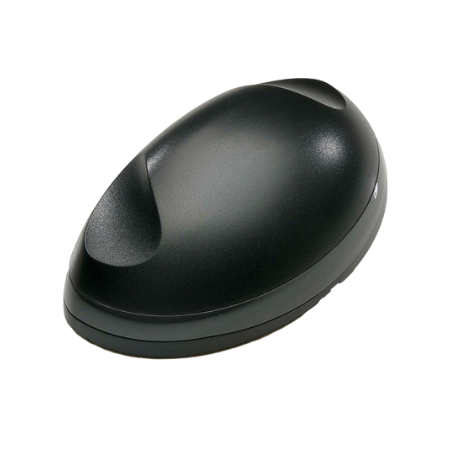

Sensore versatile di rilevamento unidirezionale a microonde

HR50-UNI/BL è un sensore di attivazione a microonde per porte battenti e scorrevoli, robusto ed elegante allo stesso tempo. Adatto ad altezze di montaggio fino a 4 mt.

Grazie alla rilevazione unidirezionale, questo sensore riesce a garantire un buon risparmio energetico e la sua ampia area di rilevamento garantisce un’apertura tempestiva della porta all’avvicinarsi di pedoni o carrelli in rapido movimento.

CARATTERISTICHE TECNICHE:
– Tecnologia: microonde
– Tensione di alimentazione: 12-30 Vcc, 12-24 Vca
– Assorbimento di corrente: 40 mA (24 Vcc)
– Altezza d’installazione: 4 mt max
– Gamma di temperatura: da -30°C a 55°C
– Uscita: PhotoMOS (resistenza max. 35 Ω)
– Grado di protezione: IP54
– Dimensioni: 120 x 70 x 41,5 mm



Scheda prodotto
Istruzioni
