Solidsense, sensore di sicurezza per porte ad anta battente

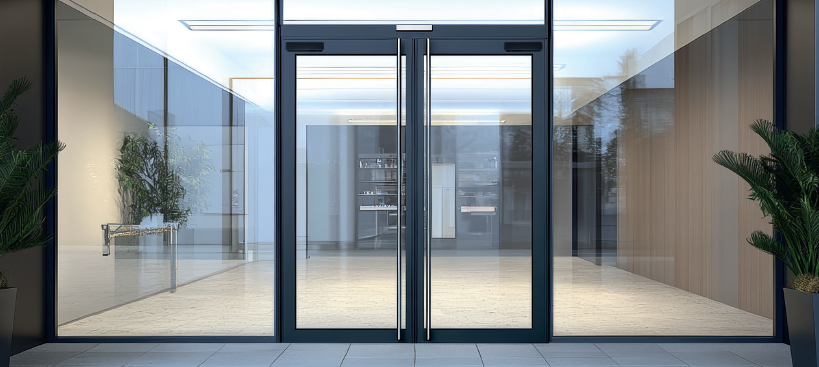

SOLIDSENSE - immagine 2

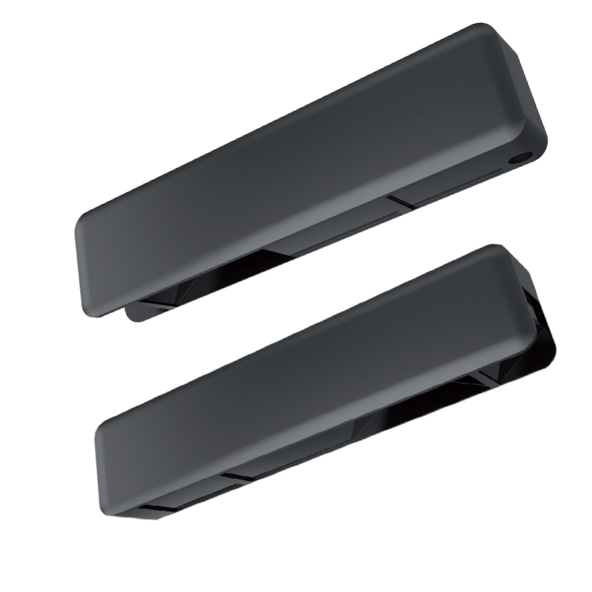

SOLIDSENSE

Categoria:

Sensore di sicurezza per porte ad anta battente con protezione bordi di chiusura

SOLIDSENSE è un sensore che protegge le persone dal rischio di lesioni in modo affidabile. È in grado di combinare la massima sicurezza per le porte automatiche nelle situazioni più impegnative, in conformità con la norma EN16005, con una perfetta integrazione nello stile architettonico delle moderne soluzioni di accesso.
Contestualmente soddisfa le esigenze di accessibilità e di comfort e, al contempo, rende più semplici i lavori di montaggio e di messa in funzione per l’installatore.

  • La migliore protezione antischiacciamento disponibile
  • Configurazione intuitiva e senza errori
  • Adattamento dinamico ad ambienti variabili

Caratteristiche tecniche:

– Tecnologia: scanner a stato solido con tecnologia time-of-flight
– Tensione di alimentazione: 24 VDC ±20%
– Corrente a vuoto: max. 200 mA per sensore
– Tempo di risposta:
≤ 50 ms con altezza di montaggio ≤ 2500 mm
≤ 80 ms con altezza di montaggio > 2500 mm
– Uscita segnale: Relè a semiconduttore, protetto contro i cortocircuiti max. 30 V DC, max. 60 mA
– Materiale alloggiamento: policarbonato (PC)
– Altezza di montaggio: min. 1,8 m /max. 3 m
– Collegamento: cavo da 2,5 m a 8 fili
– Classe di protezione: IP65
– Emettitore di luce: IRED 850 nm
– Temperatura d’esercizio: da -30 °C a +60 °C
– Umidità dell’aria: max 95% relativa, senza condensa
– Dimensioni: 61 x 255 x 38,7 mm (L x H x P)
– Conformità normative: RED2014/53/EU; RoHS2011/65/EU; MD2006/42/EC: EN 16005; DIN 18650; EN 12978; ISO 13849-1; EN 61508 1-4

Scheda Prodotto
Manuale istruzioni (eng)
