AZ33
Leggi tutto
Centrale elettronica compatibile per cancelli a battente 230V
Ricambio equivalente per centrali ZA3 fuori produzione.
La centrale AZ33 è progettata per comandare uno o due motori elettromeccanici a 230V per cancelli a battente ed è completamente compatibile con i modelli ZA3, oggi ormai fuori produzione.
Grazie alla piena corrispondenza funzionale e alla presenza di morsettiere estraibili, rappresenta una soluzione di ricambio immediata e affidabile per il ripristino di impianti esistenti, senza necessità di modificare il cablaggio originale.
La scheda integra numerose funzionalità evolute: regolazione elettronica della forza motori, gestione delle fotocellule, comando passo-passo e apertura parziale, uscita per luce di cortesia e lampeggiante, funzione colpo d’ariete, modalità uomo presente e logiche adatte anche a contesti condominiali.
Il connettore integrato consente l’uso dei principali moduli radio a 433,92 MHz o 30,900 MHz.
Caratteristiche e funzionalità:
Alimentazione: 230 Vac
n. motori: 1 o 2 motori
Alimentazione motori: 230Vac (600 W max per motore)
Potenza massima motore: 0,5 Hp max
Regolazione forza motori: 50–100%
Tempo di lavoro regolabile: fino a 80 sec
Tensione di uscita servizi: 24 Vac – max 20 W
Tempo di chiusura automatica regolabile: fino a 120 sec
Tensione di uscita lampeggiante e luce cortesia: 230 Vac – max 200 W
Tensione di uscita elettroserratura: 12 Vac – max 15 W
Tensione di uscita spia cancello aperto: 24 Vac – 3 W
Moduli radio: ad innesto 433,92 MHz o 30,900 MHz (non incluso)
Uscita relè ausiliario: 230 Vac – max 15 A
Fus. linea: 5 A
Fusibile 12-24: 3,15 A
Temperatura di esercizio: -10°C / +50°C
Umidità: <95% (senza condensa)
Logiche selezionabili: passo-passo, condominiale, uomo presente
Funzioni avanzate: rallentamento, colpo d’ariete, apertura parziale
Gestione fotocellule (FAP e FCH) con esclusione tramite DIP
AP2
Leggi tutto
Scheda elettronica di comando per cancelli scorrevoli 230v
Ricambio equivalente per centrali T2E fuori produzione.
Questa scheda elettronica rappresenta un ricambio equivalente per la centrale T2E, perfettamente compatibile pin-to-pin e adatta all’installazione su cancelli scorrevoli con motori alimentati a 230V.
Progettata per garantire la massima continuità operativa anche su impianti non più supportati dal produttore originale, consente un aggiornamento rapido e affidabile dell’automazione esistente senza modifiche all’impianto.
Fornita senza contenitore, è ideale per interventi di manutenzione e ripristino su impianti datati, mantenendo inalterate le prestazioni.

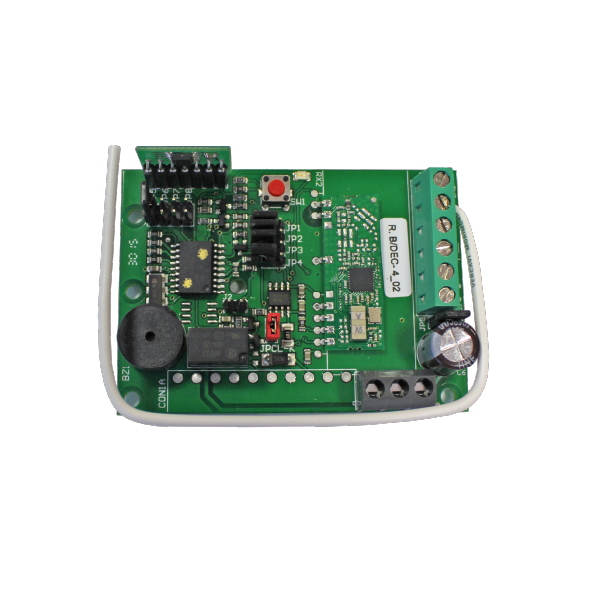

Abbinata alla scheda ricevente UN-SE 433,92 MHz (APE-117/0433), la compatibilità della centrale viene estesa anche al modello T22.
Caratteristiche tecniche:
- Tensione di alimentazione: 230 Vac (+6% / -10%) – 50Hz
- Consumo a riposo: 15 W
- Consumo in esercizio: 680 W (con motore e accessori
collegati e funzionanti)
- Temperatura di funzionamento: -20°C, +70°C
- Temperatura di stoccaggio: -40°C, +85°C
- Umidità relativa: max 90% (non condensante)
- Fornita senza contenitore in pvc
STICK RG
Leggi tutto
Ricevitore a innesto compatibile con radiocomandi a codice fisso, rolling code e HCS – 433,92÷868 MHz
Questo ricevitore a innesto multifrequenza è progettato per l’integrazione diretta su centrali di comando predisposte con connettore dedicato, offrendo la massima flessibilità nella gestione dei comandi radio. È compatibile con la maggior parte dei radiocomandi a codice fisso, rolling code e HCS, operanti nelle bande 433,92 MHz e 868 MHz.
Dotato di due canali indipendenti, configurabili in modalità impulsiva, bistabile o con timer (in secondi o minuti), consente di gestire più dispositivi o funzioni da un’unica unità.
La memoria interna può contenere fino a 250 radiocomandi, con procedura di memorizzazione semplice e rapida tramite autoapprendimento.
Grazie alla compatibilità multifrequenza e alla versatilità di configurazione, rappresenta la soluzione ideale per la sostituzione di ricevitori a innesto universali utilizzati in impianti di automazione.
Caratteristiche tecniche:
- Frequenza operativa: 433,92 ÷ 868 MHz
- Compatibile con codici fissi, rolling code e HCS
- Alimentazione: +5 Vdc
- Assorbimento: 25 mA tipico / 50 mA max
- n.2 canali indipendenti (Ch1 e Ch2)
- Modalità di uscita: impulsiva, bistabile, timer in secondi o minuti
- Uscita canali: +3 Vdc
- Capacità memoria: fino a 250 radiocomandi
- Programmazione rapida tramite autoapprendimento
- Funzione di cancellazione singola o totale dei codici memorizzati
- LED di stato e segnalazione codici/errori
- Dimensioni compatte: 49×31×11 mm
- Temperatura di esercizio: -10°C, +50°C
AP1
Leggi tutto
Scheda elettronica di comando per cancelli battenti 230v
Ricambio equivalente per centrali T1E fuori produzione.
Questa scheda elettronica è progettata come ricambio equivalente perfettamente compatibile pin-to-pin con le centrali T1E non più in produzione. Ideale per impianti a due ante con motori a 230V, permette di ripristinare il funzionamento del sistema automatico senza modifiche all’impianto elettrico esistente, riducendo tempi e costi di intervento.
Robusta e affidabile, è pensata per garantire continuità di servizio su impianti storici ancora attivi e piena compatibilità con accessori e dispositivi di comando tradizionali. Fornita senza contenitore, può essere installata nel box originale o in quadri compatibili.
Abbinata alla scheda ricevente UN-SE 433,92 MHz (APE-117/0433), la compatibilità della centrale viene estesa anche al modello T11.
Caratteristiche tecniche:
- Tensione di alimentazione: 230 Vac (+6% / -10%) – 50Hz
- Consumo a riposo: 15 W
- Consumo in esercizio: 680 W (con motore e accessori
collegati e funzionanti)
- Temperatura di funzionamento: -20°C, +70°C
- Temperatura di stoccaggio: -40°C, +85°C
- Umidità relativa: max 90% (non condensante)
- Fornita senza contenitore in pvc
