3H-IR14C/BL sensore infrarossi per porte scorrevoli a norma EN16005

3H-IR14C/BL

Catégorie :

Activation et sécurité des portes coulissantes dans un capteur de dimensions compactes, conforme à la norme EN16005.

Technologie infrarouge, double sortie relais.

CARACTÉRISTIQUES TECHNIQUES
– Technologie: réflexion infrarouge active
– Tension d’alimentation: 12-24 Vdc/Vac ± 10%.
– Consommation de courant: 40 mA (24 VDC)
– Hauteur d’installation: 3000 mm max
– Plage de température: -20°C à +60°C
– Sortie: SÉCURITÉ = contact relais NO / ACTIVATION = contact relais NO
– Degré de protection: IP54
– Dimensions: 210 x 59 x 28,5 mm

Notice d’utilisation

DEMANDER DES INFORMATIONS

Produits similaires

  • SSR-3/BL sensore di sicurezza sorvegliata con tecnologia "Door Learn"

    SSR-3/BL

    Lire la suite

    Activation à double technologie et capteur de sécurité surveillé avec technologie exclusive "Door Learn".

    Capteur économe en énergie capable de garantir l'activation des portes piétonnes et un niveau de sécurité sans précédent à des hauteurs de montage allant jusqu'à 3,2 m. CARACTÉRISTIQUES TECHNIQUES - Technologie: micro-ondes + infrarouges actifs - Tension d'alimentation: 12-24 Vdc/Vac ± 10%. - Consommation de courant: 80 mA (24 Vdc) - Hauteur d'installation: réglable 2000-3200 mm - Plage de température: -20°C à +60°C - Degré de protection: IP54 - Dimensions: 265 x 60 x 43 mm Notice d'utilisation
  • Futuresense, Sensore di attivazione intelligente per porte automatiche

    FUTURESENSE

    Lire la suite

    Capteur d’activation intelligent pour portes automatiques

    Capteur radar FMCW multidimensionnel compact pour une ouverture automatique et intelligente des portes battantes et tournantes, doté d’une fonction de reconnaissance avancée du comportement humain et d’une suppression fiable de la circulation croisée. Avec FutureSense, place à une nouvelle génération de capteurs intelligents. Le capteur radar multidimensionnel redéfinit le contrôle automatique des portes battantes comme tournantes. Il offre un confort optimal et permet de réaliser un maximum d’économies d’énergie en suivant le mouvement et le comportement d’un objet, ne déclenchant l’ouverture des portes que lorsque cela est vraiment nécessaire. Comportement adaptatif des portes:
    • Suivi des objets
    • Analyse du comportement humain
    • Suppression avancée de la circulation croisée
    Les LED intégrées offrent un retour visuel clair, combinant performance fonctionnelle et apparence moderne. Elles donnent des informations sur l’état de fonctionnement du capteur, ainsi que sur la détection et l’activation. - Technologie: Radar FMCW - Tension d’alimentation: min. 12 V CC, max. 36 V CC min. 18 V CA, max. 28 V CA (50 Hz /60 Hz) - Courant de fonctionnement: max. 120 mA à 24 V - Fréquence de transmission radar: 60 GHz - Sortie radar: relais à semi-conducteurs max. 36 V CC / 24 V CA max. 250 mA - Dimensions du champ: (l × L) max. 5,00 × 6,00 m configurable depuis l’application mobile - Matériau du boîtier: ABS noir - Hauteur de montage: min. 2,00 m, max. 3,50 m - Type de raccordement: câble de 3 m avec connecteur - Indice de protection: IP54 (EN 60529) - Courant d’appel: max. 1 A - Température de fonctionnement: –20 °C, +60 °C - Humidité relative: max. 95 %, sans condensation - Dimensions: (L × l × P) 105 × 49 × 35 mm - Conformité: RED2014/53/EU; RoHS2011/65/EU Fiche Produit Instructions

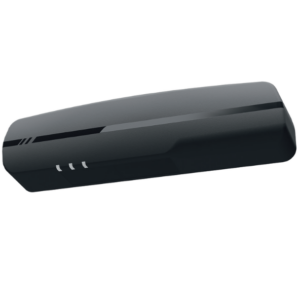

  • Dualsense, sensore per porte scorrevoli automatiche

    DUALSENSE D

    Lire la suite

    Détecteurs à double technologie pour portes coulissantes automatiques (ouverture et sécurité)

    DUALSENSE D est la solution simple pour activer et sécuriser les systèmes de portes coulissantes automatiques, aussi bien en intérieur qu’en extérieur pour les personnes conformément à la norme EN 16005. Le concept d’utilisation bien pensé, avec un guidage par menu intuitif et un grand écran, permet une installation simple et rapide. Les possibilités de configuration du capteur comprennent également des fonctions permettant d’optimiser l’efficacité énergétique du bâtiment. Module radar (activation) Le module radar est réglable afin de s’adapter à l’environnement et de réduire les interférences, évitant ainsi les ouvertures intempestives et optimisant la consommation énergétique. DualSense D dispose de sorties radar intégrées et convient également aux systèmes installés sur des portes situées sur des voies d’évacuation et de secours. Module AIR (protection) Dans le DualSense D, le module AIR assure la protection des bords de fermeture de la porte grâce à un champ ajustable en dimensions et en alignement. La sensibilité du capteur ainsi que son temps d’apprentissage peuvent être adaptés aux conditions d’installation et aux exigences d’environnements spécifiques. Une solution intelligente pour les issues de secours et les voies d’évacuation. Pour des portes automatiques sûres en cas d’incendie: le DUALSENSE D est équipé en standard d’une sortie réquence et d’une sortie tension pour le radar. - Technologie DUALSENSE D: Infrarouge actif (AIR) + RADAR RADAR - Dimensions du champ: max. 4 × 2 m / min. 1,9 × 1 m Fréquence d’émission: 24,2 GHz Puissance d’émission: < 13 dBm Niveau de performance RADAR: PLd, cat. 2 (EN ISO 13849-1) AIR - Dimensions du champ max. 2 × 0,20 m Nombre de spots: 2 rangées de 12 spots Niveau de performance AIR: PLd, cat. 2 (EN ISO 13849-1) - Matériau du boîtier: ABS / PA noir - Alimentation: 11,5÷32 V CC - Courant max: 120 mA @ 24 V - Courant de démarrage: 240 mA - Sortie: AIR/RADAR: relais à semi-conducteurs, max. 34 V CC / 24 V CA, max. 40 mA - Type de raccordement: câble de 3 m avec connecteur - Hauteur de montage: 1,8÷4,0 m - Température de fonctionnement: –20 °C, +60 °C - Indice de protection: IP54 - Humidité de l’air: max. 95% relative, sans condensation - Dimensions: (L × L × P) 252 x 61 x 51 mm - Conformité: MD 2006/42/CE, RED 2014/53/UE, RoHS 2011/65/UE Fiche Produit Instructions
  • EAGLE ARTEK

    EAGLE ARTEK

    Lire la suite

    Détecteur universel d’ouverture à micro-ondes pour portes automatiques

    Caractéristiques techniques
    • Fréquence de fonctionnement : 24,15 GHz
    • Mode de détection : mouvement
    • Hauteur de montage : de 1,8 m à 4 m
    • Zone maximale de détection :
      • Large : 4 x 2 m
      • Étroit : 2 x 2,2 m
      • Hauteur : 2,2 m
    • Angles d’inclinaison : de 0° à 90° vertical ; de -30° à +30° latéral
    • Vitesse minimale de détection : 5 cm/s
    • Tension d’alimentation :
      • 12-24V AC ±10% 50-60Hz
      • 12-24V DC +30% / -10%*
    • Plage de température : de -20°C à +55°C
    • Sortie : relais à semi-conducteurs (sans polarité)
    • Tension maximale aux contacts : 30 V AC / 42 V DC
    • Courant maximal aux contacts : 100 mA (résistif)
    • Indice de protection : IP54 (IEC/EN 60529)
    • Dimensions : 120 mm (L) x 50 mm (H) x 50 mm (P)
    Remarques : L’appareil doit être alimenté par une source d’alimentation limitée approuvée de Classe II SELV. Cette exigence implique une double isolation entre les tensions primaires et l’alimentation de l’appareil. Le courant d’alimentation doit être limité à un maximum de 3A. Les sources électriques externes doivent respecter des tensions spécifiques, avec une puissance maximale de 15W, et garantir une double isolation par rapport aux tensions primaires.
