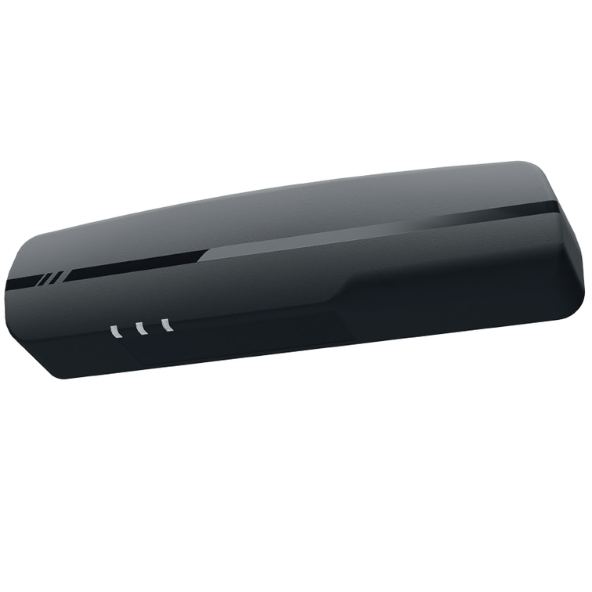

DUALSENSE D est la solution simple pour activer et sécuriser les systèmes de portes coulissantes automatiques, aussi bien en intérieur qu’en extérieur pour les personnes conformément
à la norme EN 16005. Le concept d’utilisation bien pensé, avec un guidage par menu intuitif et un grand écran, permet une installation simple et rapide. Les possibilités de configuration
du capteur comprennent également des fonctions permettant d’optimiser l’efficacité énergétique du bâtiment.
Module radar (activation)
Le module radar est réglable afin de s’adapter à l’environnement et de réduire les interférences, évitant ainsi les ouvertures intempestives et optimisant la consommation énergétique. DualSense D dispose de sorties radar intégrées et convient également aux systèmes installés sur des portes situées sur des voies d’évacuation et de secours.
Module AIR (protection)
Dans le DualSense D, le module AIR assure la protection des bords de fermeture de la porte grâce à un champ ajustable en dimensions et en alignement. La sensibilité du capteur ainsi que son temps d’apprentissage peuvent être adaptés aux conditions d’installation et aux exigences d’environnements spécifiques.
Une solution intelligente pour les issues de secours et les voies d’évacuation. Pour des portes automatiques sûres en cas d’incendie: le DUALSENSE D est équipé en standard d’une sortie réquence et d’une sortie tension pour le radar.
– Technologie DUALSENSE D: Infrarouge actif (AIR) + RADAR
RADAR – Dimensions du champ: max. 4 × 2 m / min. 1,9 × 1 m
Fréquence d’émission: 24,2 GHz
Puissance d’émission: < 13 dBm
Niveau de performance RADAR: PLd, cat. 2 (EN ISO 13849-1)
AIR – Dimensions du champ max. 2 × 0,20 m
Nombre de spots: 2 rangées de 12 spots
Niveau de performance AIR: PLd, cat. 2 (EN ISO 13849-1)
– Matériau du boîtier: ABS / PA noir
– Alimentation: 11,5÷32 V CC
– Courant max: 120 mA @ 24 V
– Courant de démarrage: 240 mA
– Sortie: AIR/RADAR: relais à semi-conducteurs, max. 34 V CC / 24 V CA, max. 40 mA
– Type de raccordement: câble de 3 m avec connecteur
– Hauteur de montage: 1,8÷4,0 m
– Température de fonctionnement: –20 °C, +60 °C
– Indice de protection: IP54
– Humidité de l’air: max. 95% relative, sans condensation
– Dimensions: (L × L × P) 252 x 61 x 51 mm
– Conformité: MD 2006/42/CE, RED 2014/53/UE, RoHS 2011/65/UE
D’une simple pression sur un bouton, ORASCAN détecte les dimensions de la porte et positionne automatiquement la couverture laser, quel que soit l’environnement ou le type de porte.
Une solution polyvalente et universelle
Ce capteur convient à tous les types et dimensions de portes coulissantes automatiques, y compris les grandes, télescopiques, hermétiques, coupe-feu et issues de secours. Il est équipé de capteurs des deux côtés pour un contrôle complet de l’ouverture, de la sécurité et des boutons virtuels.
Pour tous types de sols et conditions météorologiques
La technologie laser est totalement indépendante de l’environnement. Le système ORASCAN est donc compatible avec tous types de revêtements de sol et toutes conditions climatiques.
Sécurité maximale
ORASCAN protège le bord principal et le seuil de la porte sur toute la hauteur, largeur et profondeur. Le contact avec les vantaux mobiles est évité en toutes circonstances. Il garantit également la sécurité des vantaux latéraux.
