Proloop2, rilevatore induttivo a spira magnetica per cancelli automatici, sistemi di barriere, parcheggi e dissuasori

PROLOOP2

Categoria:

Rilevatori di masse metalliche

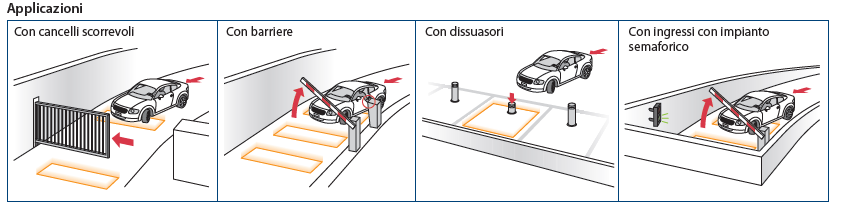

Rilevatore induttivo a spira magnetica per cancelli automatici, sistemi di barriere, parcheggi e dissuasori.

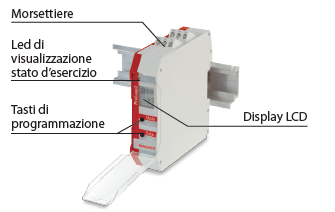

Con PROLOOP2, il rilevamento tramite spire garantisce la massima affidabilità. Il sistema analizza i segnali delle spire induttive installate nel pavimento e rileva con precisione veicoli metallici di ogni tipo, dalle biciclette ai camion con rimorchio. Il comando intuitivo e la visualizzazione chiara rendono ProLoop2 semplice da usare, mentre la separazione galvanica tra spira e rilevatore assicura un funzionamento affidabile.
Il software intelligente e il design compatto semplificano ulteriormente utilizzo e messa in servizio.

  • Rapido avvio
  • Facile programmazione e controllo
  • Programmazione indipendente per spira
  • Sistema integrato di misurazione
  • Programmabile in ogni momento

Caratteristiche tecniche

– Tensione di alimentazione/Potenza assorbita:
24 V AC da –20% a +10%, 50/60 Hz, 2 W
24 V DC da –10% a +20%, 1,5 W
100–240 V AC ±10%, 50/60 Hz, 2,9W
– Induttanza della spira: max. 20 a 1000 μH; ideale 80 a 300 μH
– Gamma di frequenze: possibili 4 livelli
– Resistenza delle spire: < 8 Ohm con cavo di collegamento
– Relè d’uscita: Spira: AC-1: max. 240 V AC, 50/60 Hz; 2 A – DC-1: max. 30 V DC; 1 A
– Montaggio: diretto su guida DIN
– Collegamento: Morsetti a innesto
– Max. velocità di veicolo accertabile: 50km/h con spira magnetica corrispondente
– Classe di protezione: IP 20
– Temperatura d’esercizio: da -20 °C a +60 °C
– Temperatura di stoccaggio: da -40 °C a +70 °C
– Umidità dell’aria: < 95% non condensante
– Dimensioni: 22.5 x 94 x 90 mm (L x A x P)
– Conformità: RED 2014/53/EU

Scheda Prodotto
Manuale istruzioni



RICHIEDI INFORMAZIONI
