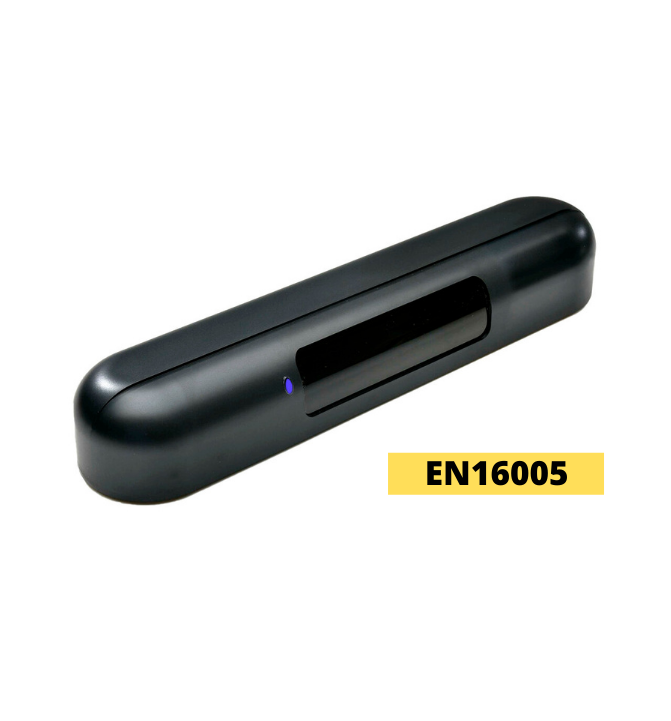

SSR-3/BL sensore di sicurezza sorvegliata con tecnologia "Door Learn"

SSR-3/BL

Categoria:

Sensore doppia tecnologia per porte automatiche (“Door Learn”)

SSR-3/BL è un sensore di sicurezza a doppia tecnologia (microonde e infrarossi) con esclusiva tecnologia “Door Learn”.

E’ un sensore a risparmio energetico in grado di garantire l’attivazione di porte pedonali e un livello di sicurezza senza precedenti ad altezze di montaggio fino a 3,2m.

CARATTERISTICHE TECNICHE:
– Tecnologia: microonde + infrarossi attivi
– Tensione di alimentazione: 12-24 Vcc/Vca ± 10%
– Assorbimento di corrente: 80 mA (24 Vcc)
– Altezza d’installazione: regolabile 2 -3,2 mt
– Grado di protezione: IP54
– Dimensioni: 265 x 60 x 43 mm
– Temperatura di funzionamento: da -20°C a +60°C



RICHIEDI INFORMAZIONI

Prodotti correlati

  • FLATSCAN W rilevatore di sicurezza per finestre automatiche

    FLATSCAN W

    Leggi tutto

    Rilevatore di sicurezza per finestre automatiche

    Il FLATSCAN W è un rilevatore di sicurezza che utilizza la tecnologia LASER (misura del tempo di volo, ToF) e l'analisi dello sfondo per  proteggere le finestre automatiche. Un modulo genera 400 punti di misura per offrire una protezione totale delle mani e delle dita in fase di chiusura. Grazie alla sua base di montaggio universale, offre una grande facilità e flessibilità di installazione e permette diversi posizionamenti a seconda dell'applicazione e del tipo di finestra. Il sensore copre la totalità ella finestra, compresi i bordi interni del telaio, fino ad una distanza di 4 metri, garantendo una protezione totale dell'area. Inoltre, come funzione opzionale, è possibile definire uno o più pulsanti per attivare l'apertura o la chiusura della finestra. Le dimensioni dell'area di sicurezza sono definite con un semplice gesto della mano: l'altezza e la larghezza dell'area sono calcolate automaticamente. CARATTERISTICHE TECNICHE: - Tecnologia: LASER-scanner, misura del tempo di volo, analisi dello sfondo - Caratteristiche di emissione: lunghezza d’onda 905 nm; max. uscita impulsi 25 W; Classe 1 - Alimentazione: 12-24 V DC ± 15% (consumo ≤ 2 W) - Grado di protezione: IP54 - Distanza massima di rilevazione: 4m (diag) con 2% di riflettività - Dimensioni dell’oggetto rilevato: 2 cm (sulla base dei parametri determinati) - Numero di tende: 1 (punti di misura: 400) - Risoluzione angolare: 0,27° - Angolo di apertura: 108° - Tempo di risposta tip.: 400 ms - Uscita: 2 relé elettronici (isolamento galvanizzato - senza polarità) - Angolo di inclinazione: -2° a +6° (con staffa di montaggio);+2° a +10° (senza staffa di montaggio) - Dimensioni: 142 mm (L) × 85 mm (A) × 33 mm (P) (telaio di montaggio + 14 mm ) - Gamma di temperatura: -30°C a +60°C in tensione; -10°C a +60°C fuori tensione; 0-95 % senza condensa
  • HP1

    HP1

    Leggi tutto

    Sensore di sicurezza a raggi infrarossi per porte automatiche

    Campo di azione compreso da 0,15 m a 10 m Set singolo di teste a fascio di sicurezza Metodo di rilevamento: infrarossi attivi - Campo di rilevamento: 15cm÷10m - Dimensioni sensore: 43,7mm (L), 114,2mm (A), 29mm (P) - Testa sensore: 15mm di diametro - Alimentazione elettrica: 12÷30Vca o Vcc - Assorbimento di potenza: Max 1W - Temperatura di esercizio: -30°C, +55°C Scheda Prodotto Istruzioni
  • FLATSCAN SW sensore laser di sicurezza per porte battenti

    FLATSCAN SW

    Leggi tutto

    Sensore laser di sicurezza per porte battenti

    Il FLATSCAN SW utilizza la tecnologia LASER (misura del tempo di volo, ToF) ed è ideale per le porte battenti. Genera 170 punti di misurazione per coprire una protezione completa delle porte e degli utenti. Facile da installare, un solo FLATSCAN SW è sufficiente per coprire tutta la larghezza e l’altezza del battente, oltre alla zona di cesoiamento, indipendentemente dalle sue dimensioni. Grazie al suo design compatto (8,5 x 14,2 cm), può essere utilizzato su porte battenti di qualsiasi misura. Inoltre, risulta molto semplice ed intuitivo da installare. La tecnologia laser garantisce una grande stabilità del sensore, rendendolo indipendente dal tipo di suolo (rete metallica, tappeto assorbente, pavimentazione riflettente, superficie scivolosa) e dall'ambiente circostante. Il FLATSCAN SW protegge la zona di cesoiamento coprendo l'area della cerniera della porta per proteggere mani e dita durante la chiusura: presenta 100 punti, ripartiti su 18° nella zona di cesoiamento. CARATTERISTICHE TECNICHE: - Tecnologia: laser, misura del tempo di volo - Caratteristiche di emissione: Lunghezza d’onda 905 nm; max. uscita impulsi 25 W; Classe 1 - Alimentazione: 12-24V DC ± 15% (consumo ≤ 2 W) - Grado di protezione: IP54 - Distanza massima di rilevazione: 4m (diag) con 2% di riflettività - Angolo di apertura: protezione dell’anta 86°; zona cerniera 18° - Risoluzione angolare: protezione dell’anta 1,23°; zona cerniera 0,18° - Dimensioni dell’oggetto rilevato: protezione dell’anta 10 cm @ 4m; zona cerniera 2 cm @ 4m - Tempo di risposta: protezione dell’anta max 50 ms; zona cerniera : max 90 ms - Uscita: 2 relé elettronici (isolamento galvanizzato - senza polarità) - Angolo regolazione: +2° to +10° (senza la staffa di montaggio) - Temperatura di funzionamento: -30°C +60°C sotto tensione, 0-95 % senza condensa Normative: RoHS 2 2011/65/EU; MD 2006/42/EC; EMC 2014/30/EU; LVD 2014/35/EU EN12978; EN ISO 13849-1Pl “d”/ CAT2; EN 60529; IEC 60825-1; EN 60950-1; EN 61000-6-2; EN61000-6-3; IEC 61496-1; EN 61496-3 ESPE Type 2; EN 62061 SIL 2; DIN 18650-1 Chapter 5.7.4 (testbody CA);EN 16005 Chapter 4.6.8 (testbody CA)
  • Solidsense, sensore di sicurezza per porte ad anta battente

    SOLIDSENSE

    Leggi tutto

    Sensore di sicurezza per porte ad anta battente con protezione bordi di chiusura

    SOLIDSENSE è un sensore che protegge le persone dal rischio di lesioni in modo affidabile. È in grado di combinare la massima sicurezza per le porte automatiche nelle situazioni più impegnative, in conformità con la norma EN16005, con una perfetta integrazione nello stile architettonico delle moderne soluzioni di accesso. Contestualmente soddisfa le esigenze di accessibilità e di comfort e, al contempo, rende più semplici i lavori di montaggio e di messa in funzione per l'installatore.
    • La migliore protezione antischiacciamento disponibile
    • Configurazione intuitiva e senza errori
    • Adattamento dinamico ad ambienti variabili
    Caratteristiche tecniche:  - Tecnologia: scanner a stato solido con tecnologia time-of-flight - Tensione di alimentazione: 24 VDC ±20% - Corrente a vuoto: max. 200 mA per sensore - Tempo di risposta: ≤ 50 ms con altezza di montaggio ≤ 2500 mm ≤ 80 ms con altezza di montaggio > 2500 mm - Uscita segnale: Relè a semiconduttore, protetto contro i cortocircuiti max. 30 V DC, max. 60 mA - Materiale alloggiamento: policarbonato (PC) - Altezza di montaggio: min. 1,8 m /max. 3 m - Collegamento: cavo da 2,5 m a 8 fili - Classe di protezione: IP65 - Emettitore di luce: IRED 850 nm - Temperatura d’esercizio: da -30 °C a +60 °C - Umidità dell’aria: max 95% relativa, senza condensa - Dimensioni: 61 x 255 x 38,7 mm (L x H x P) - Conformità normative: RED2014/53/EU; RoHS2011/65/EU; MD2006/42/EC: EN 16005; DIN 18650; EN 12978; ISO 13849-1; EN 61508 1-4 Scheda Prodotto Manuale istruzioni (eng)
