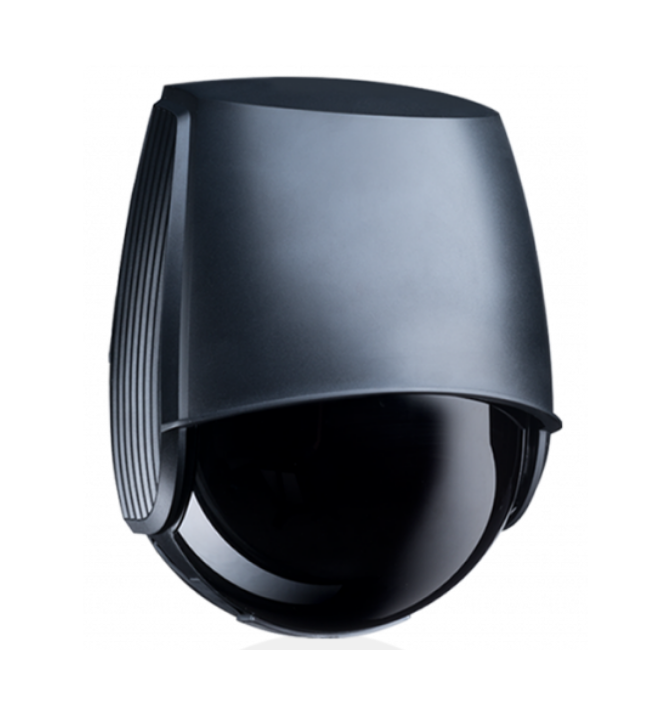

WIDESCAN sensore laser per porte automatiche, apertura, presenza e sicurezza

WIDESCAN

Categoria:

Sensore tecnologia laser per apertura, presenza e sicurezza per porte automatiche industriali

Il sensore WIDESCAN è dotato di 7 tende laser che garantiscono una perfetta apertura della porta, la sorveglianza dell’area antistante e la protezione delle persone sulla soglia. Può essere installato ad un’altezza di 2-10 mt e il campo di rilevazione varia in funzione dell’altezza di installazione. Il sensore risulta facilmente configurabile grazie alla APP “LZR WIDESCAN”.

Grazie alla tecnologia laser, il sensore WIDESCAN filtra il traffico parallelo, ignora i pedoni e non viene influenzato dalle condizioni metereologiche (pioggia, neve), assicurando quindi un perfetto funzionamento in qualsiasi momento.

CARATTERISTICHE TECNICHE
– Alimentazione: 12-24 Vac/12-24 Vdc
– Campo max. di rilevazione: in funzione dell’altezza di installazione
– Dimensioni: 200x150x100 mm



RICHIEDI INFORMAZIONI

Prodotti correlati

  • KABUTO

    KABUTO

    Leggi tutto

    Sensore a doppia tecnologia (apertura e sicurezza) per porte industriali

    KABUTO è un sensore a doppia tecnologia: microonde (apertura) e infrarossi (sicurezza). Queste caratteristiche, unite alla tecnologia anti-vibrazioni, rendono KABUTO ideale per tutte le installazioni su porte industriali.
    L’ampio range di altezza di installazione (da 3,5 a 6,5 mt), inoltre, rende il sensore estremamente versatile. Il filltro per il traffico parallelo e la tecnologia di rilevamento unidirezionale riducono in modo significativo i tempi di apertura della porta, garantendo un buon risparmio energetico.
    Grazie alla staffa di montaggio a doppia funzione, è possibile installare il sensore sia a parete che a soffitto:
    Caratteristiche:
    Metodo di rilevamento: movimento = microonde (banda K 24,15 GHz)+ riflessione attiva = infrarossi Altezza di installazione: da 3,5 m a 6,5 m Timer di presenza: 30 s, 1, 2, 5, 10, 20 min, 1, 2 ore o  Alimentazione: 12-24 Vca/Vcc ±10% (50/60 Hz) Grado di protezione: IP65 Assorbimento: 12 Vca = 2,5 VA max / 24 Vca = 3,3 VA max /12 Vcc = 150 mA max / 24 Vcc = 80 mA max Uscita 1: infrarossi relè Opto (non Pole) Uscita 2: radar relè Opto (non Pole) Tensione: 48 Vcc max Corrente: 300 mA max (carico resistivo) Peso: 1,3 kg Temperatura di funzionamento: da -20 a +60 °C Dimensioni: 230 x 140 x 115 mm
    RILEVAZIONE E APERTURA PORTA
    FILTRO TRAFFICO PARALLELO PER VEICOLI E PERSONE
    RILEVAZIONE E SICUREZZA DEGLI OGGETTI/PERSONE PRESENTI NELL'AREA CIRCOSTANTE
      Tramite il telecomando (obbligatorio) è possibile configurare facilmente le impostazioni e i parametri del Kabuto.

  • Helios, sensore di movimento radar e sensore di presenza AIR per portoni industriali (apertura e sicurezza)

    HELIOS 2T

    Leggi tutto

    Sensore di movimento radar e sensore di presenza AIR per portoni industriali (apertura e sicurezza)

    Il sensore HELIOS 2T combinato dispone di un ampio campo radar per una rapida attivazione. Una seconda tenda a infrarossi a due file rileva persone e veicoli nei pressi del portone. Il sensore distingue in modo affidabile i veicoli dalle persone e maschera il traffico trasversale. In questo modo, Helios 2T accorcia i tempi di apertura del portone, riduce sensibilmente il consumo energetico dell’edificio e dà un contribuito decisivo alla sostenibilità. Consumo energetico ridotto grazie alle funzioni a risparmio energetico. Il portone si apre solo ai veicoli e rimane aperto solo per il tempo necessario. Inoltre il mascheramento del traffico trasversale evita aperture accidentali. Caratteristiche tecniche: Tecnologia: effetto radar Doppler, riflessione attiva a raggi infrarossi Frequenza di trasmissione: 24.2 GHz Potenza di trasmissione: < 12,70 dBm Alimentazione: 12–24 VAC ±10% (50/60 Hz), 12–30 VDC ±10% Potenza assorbita: < 3 W (< 4,5 VA con AC) Altezza di installazione: da 2 m a 6 m Materiale involucro: ABS / PA colore nero Grado di protezione: IP65 Uscita di attivazione: relè a semiconduttore, max. 50 VAC/V DC, max. 0,3 A (carico resistivo) Uscita di sicurezza integrativa: relè a semiconduttore, max. 50 VAC/V DC, max. 0,3 A (carico resistivo) Uscita AUX: relè a semiconduttore, max. 50 VAC/V DC, max. 0,3 A (carico resistivo) Metodo di comunicazione: Bluetooth LE (versione 4.0) Temperatura di funzionamento: da -35 a +55 °C Dimensioni: 210 × 50 × 130 mm Normative: EN 61000-5-2:2005; EN 61000-6-3:2007/A:2011/AC2012; EN 300 323 V2.1.1:2016-11; EN 300 440 V2.2.1:2018-07; EN50581:2018 Scheda Prodotto Manuale istruzioni
  • Herkules 2E, sensore di movimento radar per portoni industriali

    HERKULES 2E

    Leggi tutto

    Sensore di movimento radar per portoni industriali (solo comando apertura)

    Il sensore di movimento radar HERKULES 2E si contraddistingue per funzionalità, facilità d’uso e affidabilità elevate per l’attivazione di portoni industriali. In base ai requisiti o alle esigenze del cliente, il sensore radar rileva, distingue ed esclude persone o veicoli e attiva il relè di uscita separatamente. Questa peculiarità rende Herkules 2E un talento poliedrico per svariate applicazioni per portoni.
    • Tempi di reazione brevi e installazione semplice
    • Due uscite indipendenti l’una dall’altra offrono elevata flessibilità in qualsiasi applicazione
    • Ottimizzazione per il traffico trasversale e riconoscimento oggetti consentono un netto risparmio di energia
    Funzione Pulse-on-exit Questa funzione segnala al portone di chiudersi non appena il veicolo è uscito e il campo di attivazione è libero. Il tempo ridotto di apertura del portone contribuisce a ridurre il fabbisogno energetico di edfici riscaldati o climatizzati. Caratteristiche tecniche Tecnologia: radar Doppler con modulo planare Frequenza di trasmissione: 24.05 – 24.25 GHz Potenza di trasmissione: < 20 dBm Alimentazione: 12–36 Vdc / 12–28 Vac, (45–65 Hz) Altezza di installazione: da 2 m a 7 m Materiale involucro: alluminio nero anodizzato, coperchio in policarbonato Grado di protezione: IP65 Uscite: relè Tensione di commutazione: 48 Vac/dc max Corrente di commutazione: 0,5 A max Collegamento: cavo di 10 m, 6 x AWG 24 (0,2 mm2) Temperatura di funzionamento: da -30 a +60 °C Dimensioni: 134 x 85 x 75 mm Normative: FCC / IC / CE Scheda Prodotto Manuale istruzioni
  • FALCON/FALCON XL radar

    FALCON/FALCON XL

    Leggi tutto

    RILEVATORE DI SICUREZZA PER PORTE INDUSTRIALI

    Il FALCON è un sensore di movimento monodirezionale che ottimizza la prestazione delle porte automatiche. Rileva ogni tipo di target e può anche distinguere le persone dai veicoli. La rilevazione dei mezzi motorizzati consente di ridurre il ciclo di apertura della porta respingendo il traffico parallelo. Montato a 7 m, il FALCON ha un campo di rilevazione di 4 x 5 m. a 3,5 m mentre il FALCON XL ha un’area di 4 x 2 m.
    PRESTAZIONI • Zona di rilevazione massima : 5 × 5 m. • Profondità dell’area modulabile ( massimo 0.5 m ) secondo l’altezza d’installazione. • Soluzione di sicurezza per porte industriali certificata CAT. 2 secondo la EN 954-1, PL «c» secondo la EN ISO 13849-1 e tipo E secondo la EN 12453. • Alto livello di sicurezza grazie ad una rilevazione tridimensionale completa davanti alla porta. • Rilevazione di oggetti di piccole dimensioni. • Rimpiazza le soluzioni attuali come le coste sensibili, le fotocellule e le tendine ad infrarossi ( barriere multifascio ). • Installazione facile e retrofit possibile. APPLICAZIONI • Sicurezza in fase di apertura e di chiusura della porta grazie a 2 zone di rilevazione distinte. • Possibile creare 2 pulsanti virtuali per l’apertura della porta.
