WS-SIGNAL 15

WS-SIGNAL 15

Catégorie :

Optiques pour profil palpeur

Le dispositif optique pour profil palpeur WS-SIGNAL 15 est équipé d’un système de diagnostic intégré qui fournit une sortie indiquant la qualité du profil en caoutchouc. Ce système est intégré dans l’émetteur, aucun autre instrument de mesure n’est nécessaire. Tous les voyants LED visibles indiquent les états de commutation.
La sécurité de fonctionnement est ainsi renforcée, ce qui est également utile pour les opérations de maintenance. L’auto-calibrage précis des capteurs garantit un comportement de commutation homogène sur toutes les largeurs de porte.

• Connecteur RJ compatible avec les armoires de commande Hörmann
• Système de diagnostic avec LED intégrés
• Indicateurs d’état de commutation
• Insensible aux charges dues au vent et à la flexion
• Haute immunité aux interférences électromagnétiques (EMC)
• Protection contre les inversions de polarité et les courts-circuits
• Puissance transmise régulée

Pour installations sur portes avec système à connecteur modulaire. Le dispositif optique de sécurité WS-SIGNAL est un produit innovant de haute qualité, équipé d’un connecteur modulaire compatible avec le système Hörmann SKS.

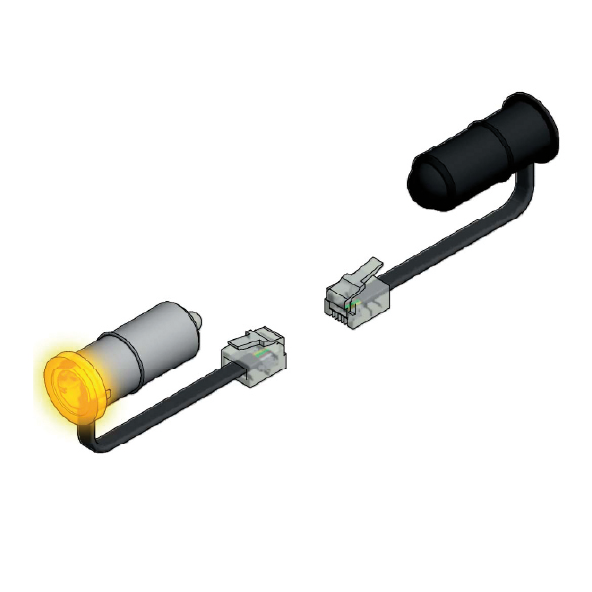

Le système se compose d’un émetteur, d’un récepteur et d’un câble de connexion de 600 mm avec connecteur type RJ.

Caractéristiques techniques
Portée optique: 1 à 12 m, en fonction de la qualité du profil en caoutchouc
Tension de fonctionnement: 10 à 16 VDC, avec protection contre l’inversion de polarité
Consommation électrique: 40 mA (±2 %)
Type de lumière: infrarouge pulsée, 880 nm
Affichage diagnostique: LED jaune en anneau pour le diagnostic du profil en caoutchouc, clignote de 1 à 16 impulsions
Affichage de fonctionnement: LED jaune en anneau allumée lorsque la bordure de sécurité est activée
Sortie de signal: transistor, charge max. 20 mA, protégée contre les courts-circuits
Niveau de sortie: signal rectangulaire – bas : 0 à 1 V / haut: 3 à 5 V
Fréquence du signal: typiquement 900 Hz
Matériaux fournis: Émetteur: plastique ABS Récepteur: Lexan, transparent aux IR
Câble de connexion: PVC, 600 mm avec connecteur modulaire
Indice de protection: IP67 selon EN60529, encapsulé avec résine époxy 2K
Température de fonctionnement: -25°C,+60°C
Température de stockage: -25°C,+75°C
Poids du récepteur: 21gr
Poids de l’émetteur: 20gr
