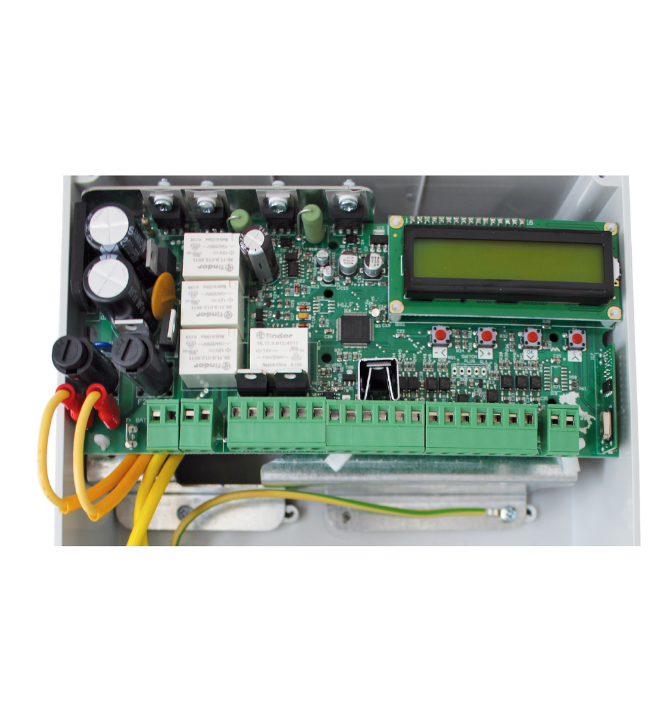

12.24D, centrale universale per automazioni a due motori in bassa tensione

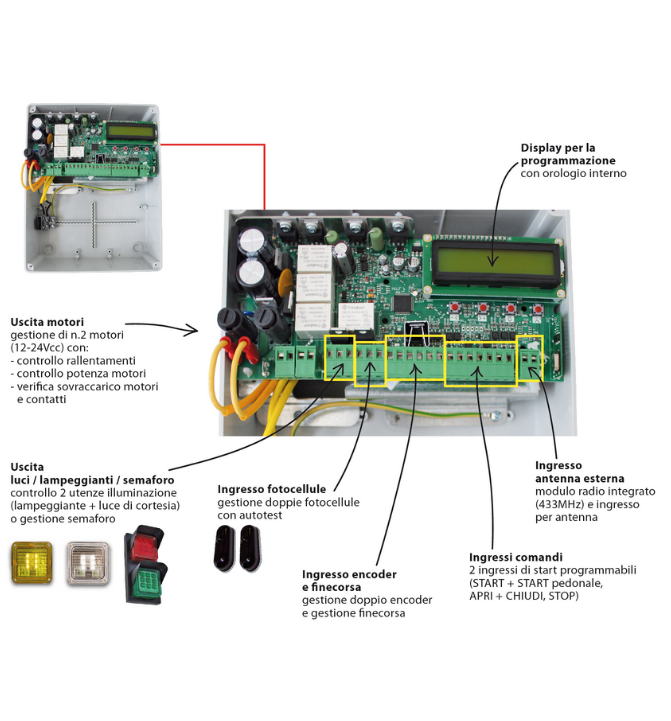

12.24D centrale universale per automazioni a due motori in bassa tensione, infografica

12.24D

Categoria:

Centrale di comando universale per automazioni a 2 motori 12-24V

12.24D è una centrale di comando universale per automazioni a 2 motori in bassa tensione. E’ possibile regolare velocità e forza agendo sulla programmazione motore nello spunto, durante la corsa e nella fase di avvicinamento alla battuta. Gestisce anche finecorsa meccanici ed encoder, adattandosi così a tutte le marche e tipologie di attuatori.

L’elettronica nasce con un caricabatterie integrato e può gestire la carica sia a 12 che a 24 Vdc.

La programmazione degli ingressi, delle uscite e delle logiche di funzionamento è facilitata dalla presenza del display, con possibilità di scegliere la lingua. Gli ingressi prevedono il collegamento di due Start diversi e programmabili, ci sono 2 uscite per la gestione di lampeggiatori, luci di cortesia e semafori.

La centrale 12-24D ha 5 logiche di funzionamento possibili: passo-passo, automatico, automatico con chiusura anticipabile, condominiale e condominiale con chiusura anticipabile.

Dispone, inoltre, di funzioni speciali per casi applicativi particolari (sincro, parking, semaforo, rampa, contacicli, ecc. …) e grazie al menu “ostacoli” è possibile gestire le correnti e i tempi di intervento.

Caratteristiche tecniche:
– Alimentazione: 12-24Vac
– Uscita motori: 12-24Vdc
– Potenza massima: 150W cadauno
– Ingresso batteria: 12-24 Vcc
– Protezione contro messa a terra del comune e degli ingressi
– Frequenza modulo radio integrato: 433.92 Mhz
– Ingresso per antenna esterna
– Logiche di lavoro: 5
– Dimensioni: 186 x 85 x 35 mm

Scheda di comando già utilizzata su POLY e ELIOX.
