SMALL59
Leggi tutto
Blindino in alluminio da parete con pulsantiera e leva di sblocco
Blindino in alluminio con
montaggio a parete SMALL59, pulsantiera e leva di sblocco.
CARATTERISTICHE TECNICHE:
- Dimensioni ridotte: 60 x 120 h x 45 mm
- Montaggio a parete
- Collegamento elettrico a norma con morsettiera a tre vie
CREMAGLIERE M4
Leggi tutto
Cremagliere M4 per cancelli scorrevoli
CRP500: cremagliera in
tecnopolimero, con portata max
500 kg (a) per cancelli scorrevoli.
5 attacchi modulo 4.
CRP700: cremagliera in
tecnopolimero, con portata max
700 kg (a) per cancelli scorrevoli.
6 attacchi modulo 4.
CRP1200: cremagliera in
tecnopolimero, con portata max
1200 kg (f) per cancelli scorrevoli.
6 attacchi rinforzati modulo 4.
CRM3012: cremagliera in
acciaio zincato per cancelli scorrevoli.
Modulo 4.

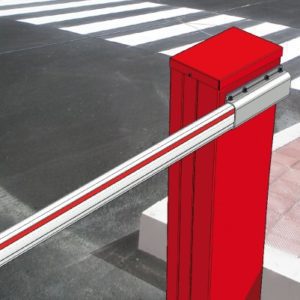

MOVEO
Leggi tutto
Sbarra manuale (fino a 5,3 metri)
La sbarra manuale MOVEO permette di delimitare l'accesso ad un varco fino a 5,3 metri.
Il movimento dell'asta è bilanciato in tutte le posizioni e lo sblocco è protetto da serratura a chiave.
Disponibili tre lunghezze di asta: 4 mt, 4,5 mt e 5,3 mt.
CONTROLGIR
Leggi tutto
Freni “paracadute” per cancelli scorrevoli in pendenza
La linea CONTROLGIR è indispensabile per la
messa a norma in presenza di cancelli scorrevoli in pendenza ( è necessario che ci sia una cremagliera).
In caso di sblocco del motoriduttore dell’automazione il circuito idraulico interno (regolabile) ha la
funzione di “paracadute”, ovvero di regolare la velocità in discesa per tutta la corsa del cancello. La velocità di funzionamento va regolata appena superiore a quella del motoriduttore per far sì che non interferisca con l’automazione.
La linea CONTROLGIR comprende due prodotti, che si differenziano per l'inclinazione massima.
CONTROLGIR-7
Freno paracadute - inclinazione massima 3,2° (7 Nm)
Dati tecnici:
M (momento resistente necessario): 7 Nm
Passo cremagliera: M4
Peso del cancello: 400 Kg (3920 N)
Inclinazione: 3,2° MAX
Formula:
M [Nm] = P x sinß x 0,032
P = peso del cancello in Newton (9.8N=1Kg)
sinß = seno dell’angolo di inclinazione (ß= inclinazione in gradi)
P = 9.8 x 400kg = 3920 Newton
M = 3920 Newton x sin 3.2 x 0.032 = 7 Nm
CONTROLGIR-30
Freno paracadute - inclinazione massimCaO 1N3T,9R° O(3L0 GNImR)-30
Dati tecnici:
M (momento resistente necessario): 30 Nm
Passo cremagliera: M4
Peso del cancello: 400 Kg (3920 N)
Inclinazione: 13,9° MAX
Formula:
M [Nm] = P x sinß x 0,032
P = peso del cancello in Newton (9.8N=1Kg)
sinß = seno dell’angolo di inclinazione (ß= inclinazione in gradi)
P = 9.8 x 400kg = 3920 Newton
M = 3920 Newton x sin 13.9 x 0.032 = 30 Nm
