Sensor de activación y presencia para barreras automáticas
Evoloop es un detector de activación y presencia para barreras automáticas, con tecnología de microondas integrada
MoWa, basada en principios
FMCW.
Sustituye tanto los
lazos inductivos como las
fotocélulas, y detecta tanto el
movimiento como la
presencia estática.
Gracias a su
campo de visión de 140°, permite configurar hasta
3 lazos virtuales de forma independiente.
Evoloop puede activar no solo la
apertura y cierre de la barrera, sino también
sistemas de ticketing y
reconocimiento de matrículas. Además, protege tanto a
vehículos como a peatones (certificado tipo D), reduciendo el riesgo de contacto con la barrera en cualquier entorno y condición.
Ventajas de Evoloop:
PLUG & GO
No más obras polvorientas con maquinaria pesada y ruidosa. Basta con montar el sensor, conectarlo y activar el autoaprendizaje. ¡Listo para usar!
APP MÓVIL
Puede instalarse cómodamente mediante aplicación móvil.
Es posible configurar hasta
3 lazos virtuales de forma independiente, adaptándolos a las necesidades de la aplicación.
Se puede elegir el tipo de lazo, el tipo de objetivo y añadir una
dirección de detección para filtrar el tráfico paralelo.
MÁXIMA VERSATILIDAD
Evoloop se adapta a todo tipo de aplicaciones, ya sea para configurar un sistema de
aparcamiento de pago o para
proteger a los usuarios de una colisión con la barrera.
Puede instalarse en
todo tipo de barreras, incluso con setos o soportes articulados.
FUNCIONA EN CUALQUIER CONDICIÓN CLIMÁTICA
Evoloop puede instalarse en cualquier condición meteorológica, durante todo el año.
Los lazos virtuales son fiables y resistentes en todos los entornos y condiciones, incluso en niebla, lluvia intensa, hielo o nieve.
Características técnicas:
- Tecnología: FMCW, MoWa (microondas 60 GHz)
- Tipos de detección: presencia, protección
- Altura de montaje: de 30 cm a 70 cm
- Campo de detección máximo: hasta 7 m
- Campo de visión del radar: 140° de apertura y 40° de elevación
- Ajuste del ángulo de la antena: -20° a +20° (sin accesorio)
- Tensión de alimentación: 12–30 V DC ±10% / 12–24 V AC ±10%
- Consumo máximo de energía: < 3 W
- Salidas: 2 relés electrónicos (aislamiento galvánico – sin polaridad), 1 relé
- Entrada de prueba: 1 optoacoplador (aislamiento galvánico – sin polaridad)
- Dimensiones: 50 mm × 150 mm × 68 mm
- Material / Color: PC / ASA / Aluminio ADC12 – negro
- Grado de protección: IP65 (IEC/EN 60529)
- Rango de temperatura: de -25 °C a +55 °C; 0–95% de humedad relativa, sin condensación
- Bluetooth®: ancho de banda de funcionamiento: 2402 MHz – 2480 MHz, potencia máxima transmitida: 12 dBm
- Conformidad: EN 12453 (tipo D)
Hoja de producto
Instrucciones

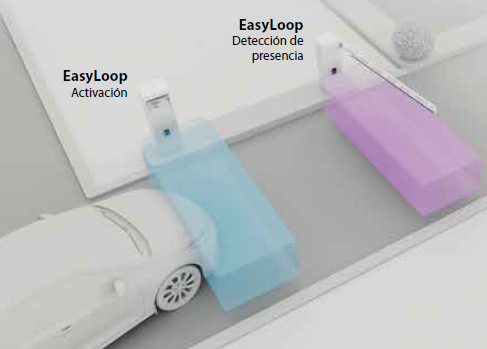

Detección de presencia

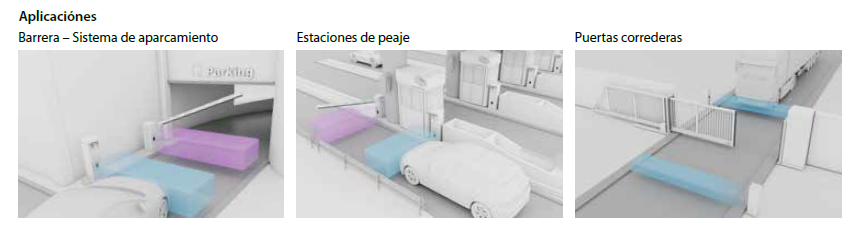

Se utiliza para proteger varios tipos de barrera e impide cualquier contacto con vehículos, peatones u objetos. EasyLoop puede utilizarse para activar o detectar la presencia de los siguientes tipos de barreras:
• Barreras simples
• Barreras de brazo articulado/plegable
• Barreras con rejilla colgante/barrera
Caracteristicas técnicas
Tensión de alimentación: 9 – 24 V DC (12 V / 1A preferido)
Consumo de energía: < 2,5 W
Salida: Relé doble NO/NC
Tecnología: Radar FMCW
Frecuencia de transmisión: Microondas 79 GHz
Ancho de detección: 0,5÷1,5 m por lado, configurable a través de la aplicación móvil
Distancia de detección: 1÷6 m, por defecto 3 m configurable a través de la aplicación móvil
Altura de detección: máx. 1,6 m
Interfaz: Bluetooth®/RS485
Tiempo de respuesta: 100 ms
Cableado: 10 pines
Tipo de conexión: cable de 1.2 m con conector enchufable
Altura de instalación: 650÷800 mm
Posición de instalación: instalación de la caja de la barrera
Temperatura de funcionamiento: –40 °C, +85 °C
Grado de protección: IP66
Material de la carcasa: PC, PBT, GF20, ABS Colores de la carcasa negro
Dimensiones: (L × L × P) 108 × 74 × 17 mm
Conformidad: según RoHS 2011/65/EU; RED 2014/53/EU; EN 12453 Type D
