Le EASYLOOP est un capteur de détection de véhicule simulant une boucle virtuelle de pointe conçu pour gérer efficacement les opérations d’entrée et de sortie dans les parkings, les parcs d’activités et au-delà.
Alimenté par la technologie radar FMCW (onde continue modulée en fréquence) et doté d’un design compact, il assure une détection fiable et précise, même dans les conditions les plus difficiles.
• Détection avancée des véhicules/piétons
• Installation intuitive via l’application
• Conçu pour une précision par tous les temps qu’il s’agisse de pluie, de brouillard, de neige ou de poussière
• Fonctionnement fiable du capteur qui se concentre uniquement sur la zone de détection pertinente afin
EasyLoop combine une technologie radar avancée et un design compact pour offrir une solution fiable et précise de détection des véhicules. Le capteur radar à ondes millimétriques de 79 GHz surveille de manière fiable les mouvements des véhicules aux entrées et sorties.

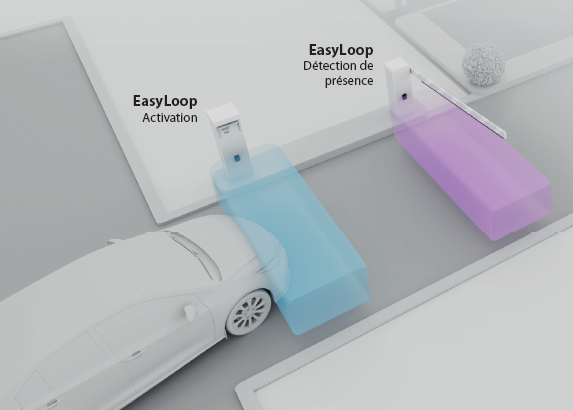

Activation

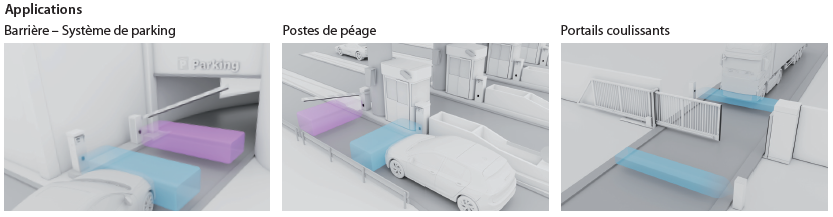

Utilisé comme déclencheur pour systèmes de billetterie, parkings, péages et portails coulissants, EasyLoop permet de régler la sensibilité afin de détecter véhicules et/ou piétons.
La reconnaissance unidirectionnelle ou bidirectionnelle prévient le talonnage et les accès non autorisés.
Détection de présence
Fonction permettant de sécuriser différents types de barrières, empêchant tout contact avec des véhicules, des piétons ou des objets.
EasyLoop peut être utilisé pour l’activation ou la détection de présence des types de barrières suivants:
• Barrière à bras droit
• Barrière à bras articulé/rabattable
• Barrière publicitaire et barrière de clôture
Tension d’alimentation: 9 –24 V DC (12 V / 1 A préféré)
Consommation électrique: < 2.5 W
Sortie: Relais double NO/NC
Technologie: Radar FMCW
Fréquence de transmission: Micro-ondes 79 GHz
Largeur de détection: 0,5 à 1,5 m par côté, configurable via une application mobile
Distance de détection: 1÷6 m, valeur par défaut 3 m configurable via l’application mobile
Hauteur de détection: max. 1.6 m
Interface: Bluetooth®/RS485
Temps de réponse: 100 ms
Câblage: 10 broches
Type de connexion: câble de 1,2 m avec connecteur à fiche
Position d’installation: 650÷800 mm
Position d’installation: installation du boîtier de la barrière
Température de fonctionnement: –40 °C, +85 °C
Classe de protection: IP66
Matériau du boîtier: PC, PBT, GF20, ABS couleur noir
Dimensions: (L × l × P) 108 × 74 × 17 mm
Conformité: selon RoHS 2011/65/EU; RED 2014/53/EU; EN 12453 Type D
Fiche Produit Easyloop
Instructions Easyloop

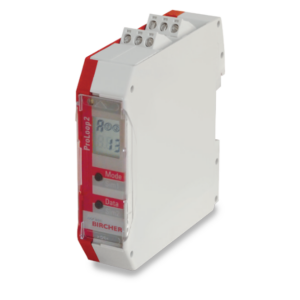

- Tension d’alimentation/ Puissance absorbée:
24 V AC da –20% a +10%, 50/60 Hz, 2 W
24 V DC da –10% a +20%, 1,5 W
100–240 V AC ±10%, 50/60 Hz, 2,9W
- Inductance des boucles: max. 20 à 1000 μH; Idéal80 à 300 μH
- Plage de fréquence: 4 paliers
- Résistance des boucles: < 8 Ohm incl. Câble raccordement
- Contact de sortie: boucle: AC-1: max. 240 V AC, 50/60 Hz; 2 A - DC-1: max. 30 V DC; 1 A
- Montage: sur rail DIN
- Type de connexion: Bornes
- Vitesse maximale du véhicule détectable: 50 km/h avec une boucle correspondante
- Classe de protection: IP 20
- Temp. de fonctionnement: da -20 °C a +60 °C
- Température de stockage: da -40 °C a +70 °C
- Humidité de l’air: < 95% non condensante
- Dimensions: 22.5 x 94 x 90 mm (L x A x P)
- Conformité: RED 2014/53/EU
Fiche Produit
Instructions
Plus besoin d'interrompre la circulation des véhicules. Profitez d'une expérience simple, propre et rapide avec l'Evoloop. Il suffit de monter le détecteur, de le connecter et de lancer l'auto-apprentissage.
APP MOBILE
Via l’app mobile, démarrez un auto-apprentissage simple et mettezen place 2 boucles préconfigurées en un rien de temps. Si nécessaire,configurez jusqu’à 3 boucles virtuelles de manière indépendante pourrépondre aux besoins de l’application. Choisissez le type de boucle, le type de cible et ajoutez un sens de direction pour filtrer le trafic parallèle.
SOLUTION POLYVALENTE
Evoloop s'adapte à toutes les applications, qu'il s'agisse de configurer un système de stationnement payant ou de protéger les utilisateurs contre une collision avec la barrière.
Il peut être installé sur tous les types de barrières, même avec herse ou pied d'appui.
PAR TOUS LE TEMPS
Evoloop peut être installé par tous les temps, toute l’année.
Les boucles virtuelles sont fiables et résistantes dans tous les environnements et conditions, même en cas de brouillard, de fortes pluies, de gel ou de neige.
Technologie: FMCW, Mowa inside (micro-ondes 60 GHz)
Hauteur de pose: 30-70 cm du sol
Taille maximale du champ de détection: jusqu'à 7m
Types de détection: présence, protection
Champ de vision radar: zone d’ouverture de 140° et 40° en élévation
Réglage de l’angle de l’antenne: -20°C à +20°C
Alimentation: 12 – 30 V DC +/- 10 % – 12-24 V AC +/- 10 %
Sorties: 2 relais électroniques (isolation galvanique – sans polarité)
> Tension de commutation: max. 35 V DC/24 V AC
> Courant max. commutable: 80 mA (résistif)
Consommation électrique max.: < 3 W
LED: 3 LED RGB et 1 LED blanche pour le Bluetooth®
Bluetooth®: bande passante 2402 MHz - 2480 MHz
Matériau: PC/ASA/Aluminium ADC12 – couleur noire
Longueur de câble: 3 m (standard)
Dimensions: 50 mm x 150 mm x 68 mm
Degré de protection: IP65 (IEC/EN 60529)
Gamme de température: -25 °C à +55 °C; 0-95 % humidité relative, sans condensation
Normes: EN 12453 (type D)
