WS-SIGNAL 15
Lire la suite

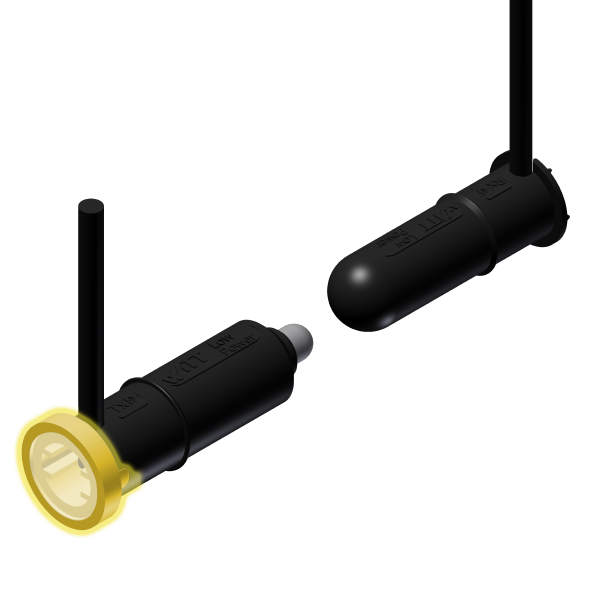

Optiques pour profil palpeur
Le dispositif optique pour profil palpeur WS-SIGNAL 15 est équipé d’un système de diagnostic intégré qui fournit une sortie indiquant la qualité du profil en caoutchouc. Ce système est intégré dans l’émetteur, aucun autre instrument de mesure n’est nécessaire. Tous les voyants LED visibles indiquent les états de commutation.
La sécurité de fonctionnement est ainsi renforcée, ce qui est également utile pour les opérations de maintenance. L’auto-calibrage précis des capteurs garantit un comportement de commutation homogène sur toutes les largeurs de porte.
• Connecteur RJ compatible avec les armoires de commande Hörmann
• Système de diagnostic avec LED intégrés
• Indicateurs d’état de commutation
• Insensible aux charges dues au vent et à la flexion
• Haute immunité aux interférences électromagnétiques (EMC)
• Protection contre les inversions de polarité et les courts-circuits
• Puissance transmise régulée
Pour installations sur portes avec système à connecteur modulaire. Le dispositif optique de sécurité WS-SIGNAL est un produit innovant de haute qualité, équipé d’un connecteur modulaire compatible avec le système Hörmann SKS.
Le système se compose d’un émetteur, d’un récepteur et d’un câble de connexion de 600 mm avec connecteur type RJ.
Caractéristiques techniques
Portée optique: 1 à 12 m, en fonction de la qualité du profil en caoutchouc
Tension de fonctionnement: 10 à 16 VDC, avec protection contre l’inversion de polarité
Consommation électrique: 40 mA (±2 %)
Type de lumière: infrarouge pulsée, 880 nm
Affichage diagnostique: LED jaune en anneau pour le diagnostic du profil en caoutchouc, clignote de 1 à 16 impulsions
Affichage de fonctionnement: LED jaune en anneau allumée lorsque la bordure de sécurité est activée
Sortie de signal: transistor, charge max. 20 mA, protégée contre les courts-circuits
Niveau de sortie: signal rectangulaire – bas : 0 à 1 V / haut: 3 à 5 V
Fréquence du signal: typiquement 900 Hz
Matériaux fournis: Émetteur: plastique ABS Récepteur: Lexan, transparent aux IR
Câble de connexion: PVC, 600 mm avec connecteur modulaire
Indice de protection: IP67 selon EN60529, encapsulé avec résine époxy 2K
Température de fonctionnement: -25°C,+60°C
Température de stockage: -25°C,+75°C
Poids du récepteur: 21gr
Poids de l’émetteur: 20gr
Fiche produit
ACTIVE-RES
Lire la suite
Bords sensibles resistifs de sécurité
Petit et discret, ce palpeur inductif peut etre raccourci selon les besoins; ACTIVE-RES dispose, en outre, d'un émetteur radio intégré compatible avec les récepteurs Radioband.
Ce dispositif de sécurité garantit une réponse rapide aux impacts sur toute la longueur du bord principal du vantail.
Pour assurer un auto-test continu du système (qui est bloqué en cas de défaut), est disponible la carte de contrôle pour bords sensibles résistifs à deux canaux.
Catégorie de protection 2 PL D (certification IMQ)
LIGI 07
Lire la suite
LIGI07 - Barrière immatérielle infrarouge pour portes sectionnelles et portes rapides
La barrière immatérielle LIGI 07 a été conçue sur mesure pour fonctionner dans des conditions difficiles typiques des portes industrielles.
Le design super compact et intégré ne mesure que 12x15mm, offrant une protection parfaite contre l'humidité et les vibrations typiques des installations de portes automatiques. La barrière LIGI 07 définit de nouvelles normes pour l'avenir grâce à une électronique de pointe et un firmware intelligent. Elle est compatible avec toutes les unités de contrôle standard pour automatisations et peut donc être universellement appliquée à presque tous les systèmes existants.
Avantages produit
• Pour portes larges jusqu'à 10m
• Peut être installée dans le montant de la porte grâce à la fonctionnalité BLANKING (effacement des faisceaux)
• Extrêmement robuste, tous les éléments sont intégrés dans un seul corps métallique
• Prédisposée avec des trous frontaux pour un montage direct
• IP67
• Disponible avec sortie OSE ou relais à état solide SSR
• Auto-alignement électronique
• Diagnostic intégré
• Fortement résistante aux interférences optiques externes
• Faible encombremenrt: seulement 12x15mm
Notice LIGI07 - FR
L36
Lire la suite
Photocellule laser orientable à temps de vol
L36 est une photocellule innovante basée sur la technologie laser à temps de vol (ToF), conçue pour une utilisation sur les portails en tant que dispositif de sécurité. Contrairement
aux photocellules traditionnelles, elle ne nécessite ni second dispositif ni réflecteur.
L36 utilise un télémètre laser pour mesurer la distance à un obstacle.
La photocellule peut être utilisée selon 3 modes de fonctionnement:
Mode A
FONCTIONNEMENT EN TANT QUE PHOTOCELLULE
Ce mode nécessite un référent physique fixe en face du télémètre laser. Distance maximale de détection: 9 m. La photocellule analyse deux événements: la détection d’un obstacle à une distance inférieure à celle enregistrée lors de la phase d’apprentissage.
Mode B
FONCTIONNEMENT EN TANT QUE CAPTEUR DE PROXIMITÉ (APPROCHE PERPENDICULAIRE AU FAISCEAU LASER)
Distance maximale de lecture: 6 m. Optimisé pour la détection de mouvements perpendiculaires au faisceau laser. La distance de lecture est programmable et peut varier par incréments de 0,5 m lors de la programmation.
Mode C
FONCTIONNEMENT EN TANT QUE CAPTEUR DE PROXIMITÉ (APPROCHE DEPUIS TOUTES LES DIRECTIONS)
Distance maximale de lecture: 6 m. Optimisé pour la détection de mouvements en approche vers la cellule depuis n’importe quelle direction. La distance de lecture est programmable et peut varier par incréments de 0,5 m lors de la programmation
Caractéristiques techniques
Alimentation: 12–24 V AC/DC
Angle d’émission/réception: ± 25°
Angle de rotation de la tête optique: 180°
Portée maximale
Mode A: 9 m
Modes B et C: 6 m
Charge maximale en sortie: 30 VDC, 0,5 A
Température de fonctionnement: -10 °C, +60 °C
Indice de protection: IP54
Dimensions: 36 × 123 × 33 mm
Poids: 69 g
Fiche produit
Notice d'utilisation
