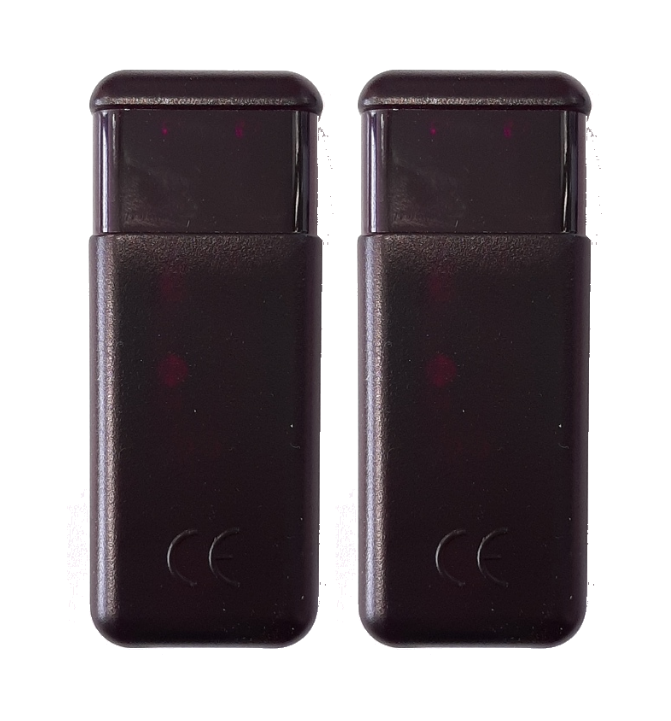

L36 è una fotocellula innovativa basata sulla tecnologia laser a tempi di volo (ToF), progettata per l'utilizzo nei cancelli come dispositivo di sicurezza. A differenza delle fotocellule tradizionali, non richiede 2 dispositivi o un riflettore. L36 utilizza un telemetro laser per misurare la distanza da un ostacolo.
La fotocellula può essere utilizzata in 3 modalità:
Modalità A
FUNZIONAMENTO COME FOTOCELLULA
Questa modalità ha la necessità di avere un riscontro fisico fisso all’altro lato del telemetro laser.
Distanza massima di rilevamento 9 m.
La fotocellula analizza 2 eventi. Rilevamento di un ostacolo a una distanza inferiore della distanza memorizzata in fase di apprendimento.
Modalità B
FUNZIONAMENTO COME SENSORE IN AVVICINAMENTO PERPENDICOLARE AL FASCIO LASER
Distanza massima di lettura 6 m, ottimizzata per rilevamenti di movimenti perpendicolari al fascio.
La distanza di lettura è programmabile e può variare di 0,5m in fase di programmazione.
Modalità C
FUNZIONAMENTO COME SENSORE IN AVVICINAMENTO ALLA FOTOCELLULA DA OGNI DIREZIONE
Distanza massima di lettura 6 m, ottimizzata per rilevamenti di movimenti in avvicinamento alla fotocellula da ogni direzione. La distanza di lettura è programmabile e può variare di 0,5m in fase di programmazione.
Caratteristiche tecniche:
Alimentazione: 12-24V ac/dc
Angolo di trasmissione / ricezione: +/- 25°

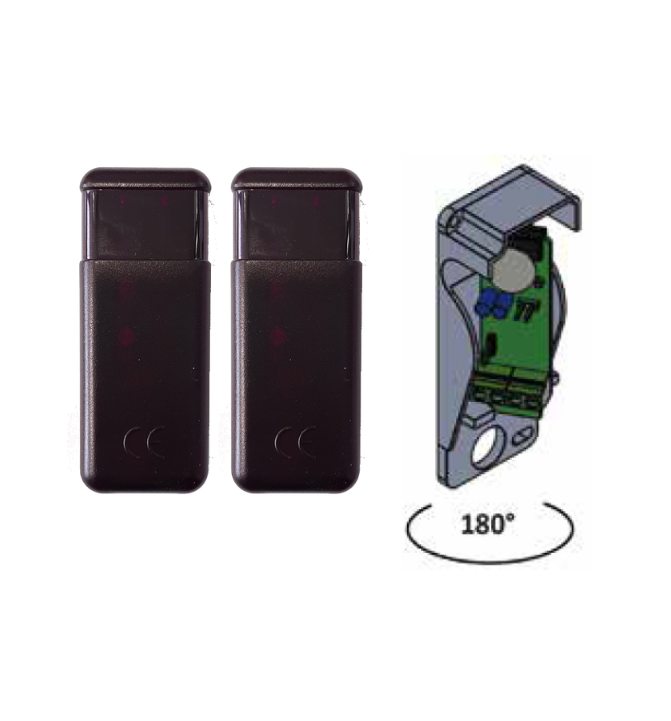

Angolo di rotazione testina: 180°
Portata massima
Modalità A: 9 m
Modalità: B, C: 6 m
Carico massimo di uscita: 30Vdc, 0,5A
Temperatura esercizio: da -10° C a + 60° C
Classe di protezione: IP54
Dimensioni: 36x123x33 mm
Peso: 69 gr Scheda prodotto Istruzioni
Fotocellula a luce polarizzata
La fotocellula a luce polarizzata REFLEX è di semplice e veloce installazione: il cablaggio, infatti, avviene solo da un lato, mentre sul lato opposto è sufficiente posizionare il catadiottro alla stessa altezza della fotocellula. L’allineamento tra i due elementi è facilitato da led di posizionamento.
La portata della fotocellula REFLEX varia da 8 a 15 mt, in base al catadiottro:
- rettangolare - 8 mt
- rotondo - 12 mt
- quadrato - fino a 15 mt
Inoltre, l'ampia gamma di accessori ne garantisce un'ottima affidabilità e preserva la fotocellula da condensa, pioggia, urti e riflessi.
DATI TECNICI:
- Alimentazione: 10..36 Vdc / 24 Vac 25%
- Operazioni e consumi: < 100 ms in accensione / max 30mA/24V
- Tipologia luci e apertura cono: 68 0nm / approx. 1,50 angolo totale
- Ritardo: < 10 ms
- Portata (in base al catadiottro): 8 mt - rettangolare, 12 mt - rotondo, 15mt - quadrato
- Connessioni cavo: max 1,5 mm2
- Grado di protezione: IP65 (EN60529);
- Temperatura d'esercizio: -25° / 60°
- Dimensioni (LxWxH) e peso: 86 x 44 x 39 mm / 60 gr.
ATTENZIONE: è importante riconoscere la vera fotocellula REFLEX dalle copie in circolazione. Per essere certo di utilizzare l'originale, consulta la nostra guida pdf "Come riconoscere la VERA reflex".
Trasmettitore a 4 canali con frequenza 433,92 MHz per centraline di comando linea SH
Trasmettitore auto apprendente a 4 tasti a frequenza 433,92 Mhz.
Prodotto interamente in Italia, trasmette un codice HCS con chiave AB tecno.
Le batterie sono n.2 di tipo CR2016 ed il trasmettitore cambiando i lampeggi del led informa l'utente dello stato di carica della batteria.
Il bordo sensibile di sicurezza ACTIVE-R3 è un bordo sensibile piccolo e discreto con tecnologia conduttiva che garantisce una risposta rapida agli impatti, su tutta la lunghezza della struttura. Il bordo sensibile ACTIVE-R trasmette il segnale grazie al trasmettitore radio integrato bidirezionale (868 MHz) alimentato da due batterie al litio da 3,6V.
Questo bordo è certificato come dispositivo di sicurezza cat.2, norma EN 12978.
Questo bordo è di facile installazione ed è accorciabile, per renderlo perfettamente adatto alle proprie necessità.
Disponibile nelle dimensioni 1,20 - 1,60 - 2,00 - 2,50 mt.
DATI TECNICI:
- Temperatura di esercizio: -20°C, 55°C;
- Frequenza: 868 Mhz
- Grado di protezione: IP65;
