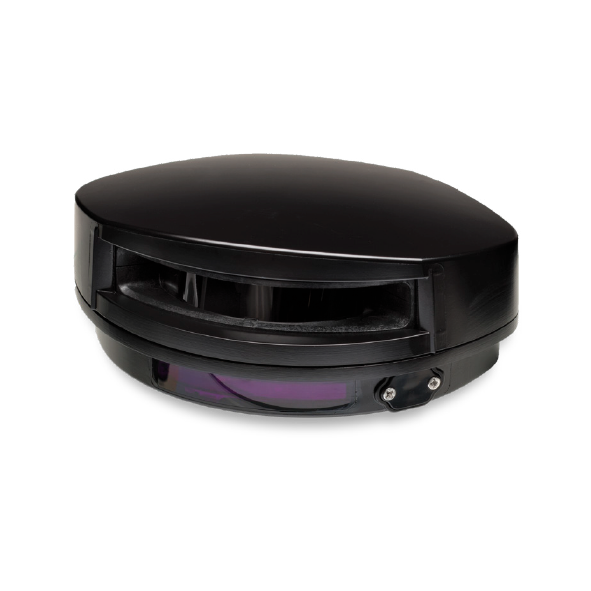

FLATSCAN IP66

Categoria:

Sensore laser da esterno per porte industriali e cancelli

Flatscan Ip66 è un sensore compatto, a tenda singola composta da 400 raggi, basato su tecnologia LASER, progettato per l’utilizzo su porte industriali automatiche.
Può essere utilizzato anche come dispositivo di sicurezza su cancelli battenti.
La precisione della tecnologia laser garantisce un rilevamento accurato di persone e veicoli in un campo di rilevazione di 5,5 m x 5,5 m, sia in ambienti interni che esterni.
Grazie al robusto involucro metallico con grado di protezione IP66, il sensore è adatto per installazioni in ambienti industriali e all’esterno.

Caratteristiche tecniche:
Tecnologia: Scanner LASER, misurazione del tempo di volo
Altezza di montaggio: da 2,5 m a 5,5 m
Campo di rilevamento massimo: Max. 5,5m*5,5m (4m@5% di riflettività)
Tipi di rilevamento: presenza
Campo visivo del radar: 90°
Angolo di inclinazione: ±3° (con staffa)
Alimentazione: 12 – 24V DC+/-15%
Uscita: n.1 opto (isolamento galvanico – senza polarità
> Tensione di commutazione massima: 30 V CA/ 42 V CC
> Corrente di commutazione massima: 100mA
> n.1 relè (contatto libero da potenziale)
> Tensione massima di contatto: 30 V CA/ 42 V CC
> Corrente massima di contatto: 1A (resistivo)
> Potenza di commutazione massima: 30W CC/60VA CA
Potenza assorbita: ≤ 2,3W, picco di corrente = 1A
Led: n.1 LED tricolore: stato di rilevamento/uscita
Caratteristiche ottiche (IEC/EN 60825-1):
> Lunghezza d’onda 905nm; potenza di uscita < 0,1 mW;
CLASSE 1
> Lunghezza d’onda 635nm; potenza di uscita < 1 mW ;
CLASSE 2 – Spot visibile
Vibrazioni: < 2 G
Materiale / Colore: Alluminio A380 – nero
Dimensioni: 124 mm x 90 mm x 50 mm senza staa
Grado di protezione: IP66 (IEC/EN 60529)
Temperatura d’utilizzo: -30°C, +60°C se alimentato –
umidità: 0-95% senza condensa
Normative:  conformità EN 12453 (tipo D)
