LIGI 01
Leer más
Barreras fotoeléctricas infrarrojas para puertas automaticas
La barrera infrarroja
LIGI es un
dispositivo de seguridad certificado (EN 12978 / EN ISO 13849, cat. 2) que evita impactos (
CRASHLESS) y elimina la necesidad de bordes sensibles en la puerta.
Sus dimensiones reducidas (
16×16 mm) y la posibilidad de montaje directo y sencillo en la puerta mediante orificios pasantes la hacen adecuada para distintos tipos de instalación y fácil de aplicar en diversos contextos.
Está disponible en dos versiones:
- Versión A, para puertas rápidas (56 haces por 2,5 m, un haz cada 45 mm)
- Versión C, para otros tipos de cierres/automatismos (23 haces por 2,5 m, un haz cada 45 mm hasta una altura de 500 mm, luego un haz cada 180 mm)
Máxima seguridad operativa
El modelo
LIGI no es sensible a la luz exterior, por lo que incluso la radiación directa no limita su funcionamiento. Además, es
inmune a interferencias electromagnéticas (EMC).
Modernización de sistemas antiguos
La barrera fotoeléctrica es perfectamente adecuada para la
actualización o conversión de sistemas de puertas que no cumplen con las fuerzas de cierre máximas requeridas.
Funciones inteligentes y montaje sencillo
El ángulo de apertura requerido por motivos de seguridad de ±5° (EN 12978) no representa ningún problema durante el montaje de la barrera
LIGI.
Para ello, se dispone de
pinzas de ajuste mecánico y un
modo de configuración asistido por software, con ayuda de la
pantalla LED.
Homologaciones:
- EN 12978
- EN ISO 13849, Cat. 2, PLd
- IEC 61496-2
- EN 12445 Cap. 7
- EN 12453 Cap. 5.5.1
- Dispositivos C, D y E sin restricciones
Hoja de producto
WS-SIGNAL 15
Leer más
Ópticas para perfil sensor
El dispositivo óptico para perfil sensor WS-SIGNAL 15 está equipado con un sistema de diagnóstico integrado que proporciona una salida indicando la calidad del perfil de goma.
Este sistema está integrado en el emisor, sin necesidad de ningún otro instrumento de medición. Todos los indicadores LED visibles muestran los estados de conmutación.
La seguridad de funcionamiento se refuerza, lo que también resulta útil para las operaciones de mantenimiento.
La auto-calibración precisa de los sensores garantiza un comportamiento de conmutación homogéneo en todas las anchuras de puerta.
• Conector RJ compatible con los cuadros de mando Hörmann
• Sistema de diagnóstico con LED integrados
• Indicadores de estado de conmutación
• Insensible a cargas debidas al viento y a la flexión
• Alta inmunidad a interferencias electromagnéticas (EMC)
• Protección contra inversiones de polaridad y cortocircuitos
• Potencia transmitida regulada
Para instalaciones en puertas con sistema de conector modular el dispositivo óptico de seguridad WS-SIGNAL es un producto innovador de alta calidad, equipado con un conector modular compatible con el sistema Hörmann SKS. El sistema se compone de un emisor, un receptor y un cable de conexión de 600 mm con conector tipo RJ.
Características técnicas
Alcance óptico: 1 a 12 m, en función de la calidad del perfil de goma
Tensión de funcionamiento: 10 a 16 VDC, con protección contra inversión de polaridad
Consumo eléctrico: 40 mA (±2 %)
Tipo de luz: infrarroja pulsada, 880 nm
Indicador de diagnóstico: LED amarillo en anillo para el diagnóstico del perfil de goma, parpadea de 1 a 16 impulsos
Indicador de funcionamiento: LED amarillo en anillo encendido cuando el borde de seguridad está activado
Salida de señal: transistor, carga máx. 20 mA, protegida contra cortocircuitos
Nivel de salid:a señal rectangular – bajo: 0 a 1 V / alto: 3 a 5 V
Frecuencia de la señal: típicamente 900 Hz
Materiales suministrados
Emisor: plástico ABS
Receptor: Lexan, transparente a los IR
Cable de conexión: PVC, 600 mm con conector modular
Índice de protección: IP67 según EN60529, encapsulado con resina epoxi 2K
Temperatura de funcionamiento: -25°C a +60°C
Temperatura de almacenamiento: -25°C a +75°C
Peso Receptor: 21 g
Emisor: 20 g
Hoja de producto
LIGI 07
Leer más
LIGI07 – Barrera fotoeléctrica infrarroja para puertas seccionales y puertas rápidas
La barrera fotoeléctrica
LIGI07 ha sido diseñada a medida para funcionar en condiciones difíciles, típicas de las puertas industriales.
Su diseño
supercompacto e integrado, con solo
12×15 mm, ofrece una protección perfecta contra la humedad y las vibraciones propias de las instalaciones de puertas automáticas.
LIGI07 establece nuevos estándares para el futuro gracias a su electrónica avanzada y firmware inteligente. Es compatible con todas las unidades de control estándar para automatismos, lo que permite su aplicación universal en casi cualquier sistema existente.
Ventajas del producto:
- Para puertas de gran tamaño, hasta 10 metros de alcance
- Puede instalarse en el marco de la puerta gracias a la función BLANKING (supresión de haces)
- Extremadamente robusta: todos los elementos están integrados en un único cuerpo metálico
- Preparada con orificios frontales para montaje directo
- IP67
- Disponible con salida OSE o relé de estado sólido SSR
- Autoalineación electrónica
- Diagnóstico integrado
- Alta resistencia a interferencias ópticas externas
- Dimensiones reducidas: solo 12×15 mm
Hoja de producto
P41
Leer más

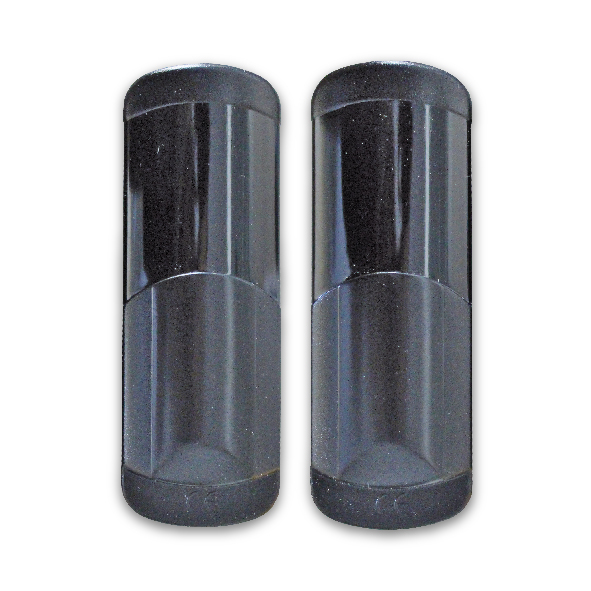

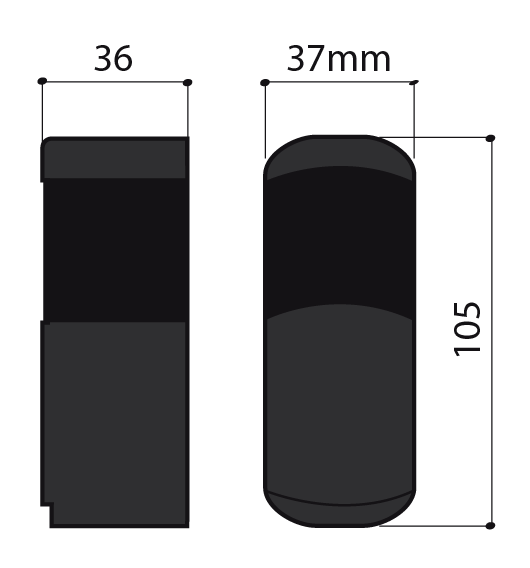

Fotocélulas orientables

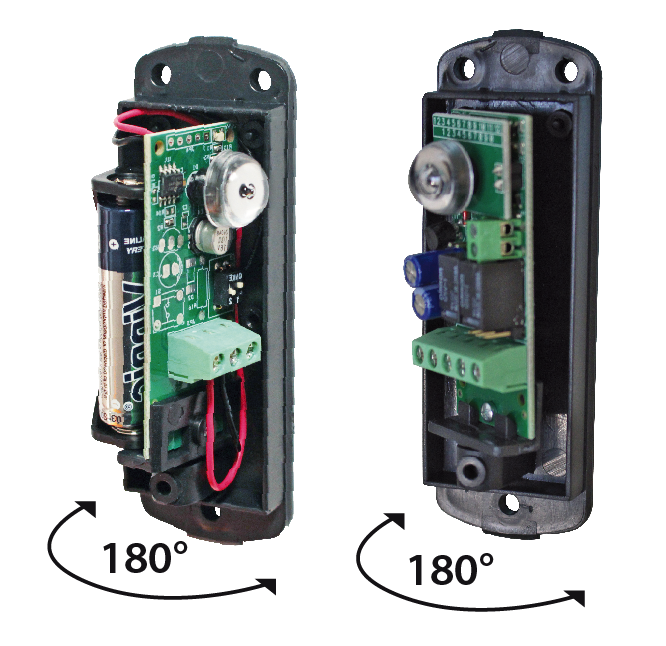

Es posible orientar los infrarrojos (
rotación de 180°) para permitir la alineación del transmisor y el receptor incluso en situaciones en las que los puntos de fijación no están perfectamente alineados.
DATOS TÉCNICOS
-Alimentación: 12/24 Vcc/ca
-Absorción: 60 mA
-Longitud de onda I.R.: 880 nm
-Temperatura de funcionamiento: -20° hasta +60°C
- Alcance relé: 1A -24V
- Modo sincronizado: sólo con corriente alterna
- Frecuencia de modulación: 1500 Hz
- Caudal: 15 m
Hoja de producto
