FLATSCAN IP66

Catégorie :

Capteur laser extérieur pour portes industrielles et portails

Flatscan IP66 est un capteur compact à rideau simple composé de 400 faisceaux, basé sur la technologie LASER, conçu pour une utilisation sur des portes industrielles automatiques. Il peut également être utilisé comme dispositif de sécurité sur des portails battants.
La précision de la technologie laser garantit une détection fiable des personnes et des véhicules dans une zone de détection de 5,5 m x 5,5 m, en intérieur comme en extérieur.
Grâce à son boîtier métallique robuste et à son indice de protection IP66, le capteur est parfaitement adapté aux environnements industriels et aux installations extérieures.

Caractéristiques techniques

  • Technologie : Scanner LASER, mesure du temps de vol
  • Hauteur de montage : de 2,5 m à 5,5 m
  • Champ de détection maximal : 5,5 m × 5,5 m (4 m @ 5 % de réflectivité)
  • Type de détection : présence
  • Champ de vision : 90°
  • Angle d’inclinaison : ±3° (avec support)
  • Alimentation : 12 – 24 V CC ±15 %
  • Sorties :
    • 1 sortie opto (isolation galvanique – sans polarité)
      • Tension de commutation max. : 30 V AC / 42 V DC
      • Courant de commutation max. : 100 mA
    • 1 relais (contact libre de potentiel)
      • Tension de contact max. : 30 V AC / 42 V DC
      • Courant de contact max. : 1 A (résistif)
      • Puissance de commutation max. : 30 W DC / 60 VA AC
  • Consommation : ≤ 2,3 W, pic de courant = 1 A
  • Indicateur LED : 1 LED tricolore – état de détection / sortie
  • Caractéristiques optiques (IEC/EN 60825-1) :
    • Longueur d’onde : 905 nm ; puissance < 0,1 mW ; CLASSE 1
    • Longueur d’onde : 635 nm ; puissance < 1 mW ; CLASSE 2 – Spot visible
  • Vibrations : < 2 G
  • Matériau / Couleur : Aluminium A380 – noir
  • Dimensions : 124 mm × 90 mm × 50 mm (sans support)
  • Indice de protection : IP66 (IEC/EN 60529)
  • Température de fonctionnement : -30°C à +60°C (si alimenté)
  • Humidité : 0–95 % sans condensation
  • Normes : conforme à EN 12453 (type D)

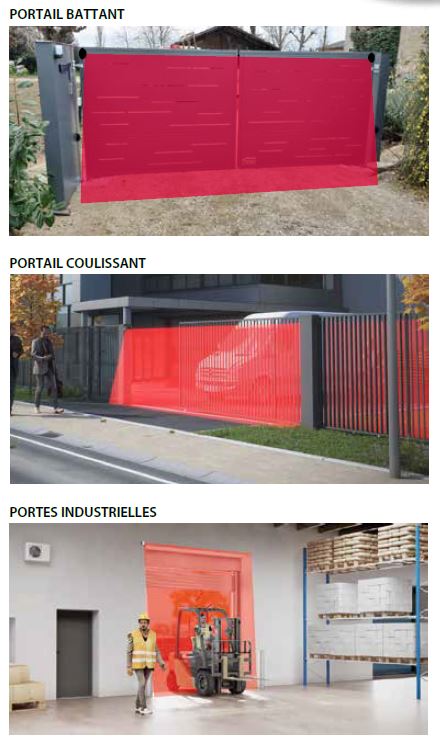

Applications
