LIGI 07

Catégorie :

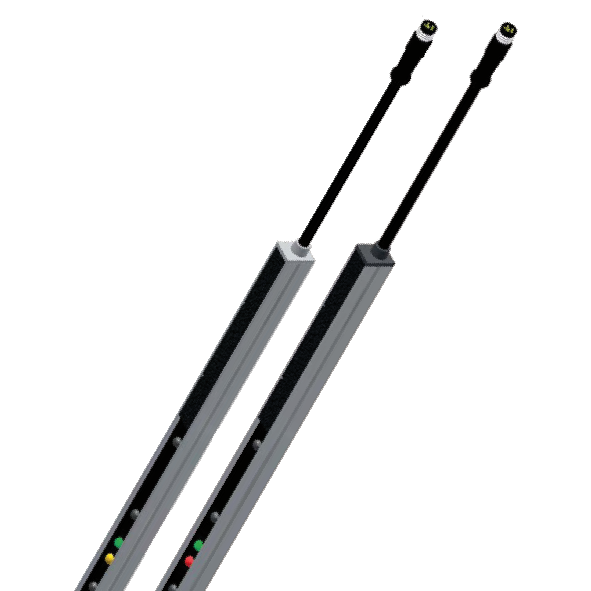

LIGI07 – Barrière immatérielle infrarouge pour portes sectionnelles et portes rapides

La barrière immatérielle LIGI 07 a été conçue sur mesure pour fonctionner dans des conditions difficiles typiques des portes industrielles.
Le design super compact et intégré ne mesure que 12x15mm, offrant une protection parfaite contre l’humidité et les vibrations typiques des installations de portes automatiques. La barrière LIGI 07 définit de nouvelles normes pour l’avenir grâce à une électronique de pointe et un firmware intelligent. Elle est compatible avec toutes les unités de contrôle standard pour automatisations et peut donc être universellement appliquée à presque tous les systèmes existants.

Avantages produit

• Pour portes larges jusqu’à 10m
• Peut être installée dans le montant de la porte grâce à la fonctionnalité BLANKING (effacement des faisceaux)
• Extrêmement robuste, tous les éléments sont intégrés dans un seul corps métallique
• Prédisposée avec des trous frontaux pour un montage direct
• IP67
• Disponible avec sortie OSE ou relais à état solide SSR
• Auto-alignement électronique
• Diagnostic intégré
• Fortement résistante aux interférences optiques externes
• Faible encombremenrt: seulement 12x15mm

Notice LIGI07 – FR
