CAPTIVE
Leggi tutto

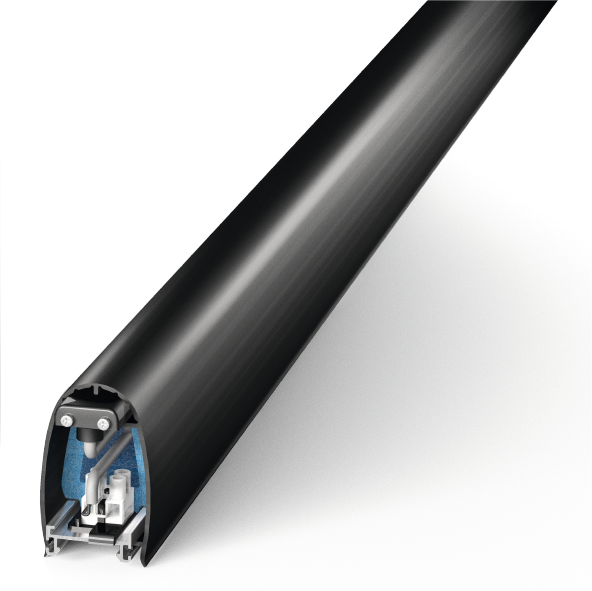

Bordo sensibile di sicurezza CRASHLESS
Il bordo resistivo crashless
CAPTIVE è certificato come
dispositivo di sicurezza di classe 2, secondo la norma EN 12978.
La
funzione CRASHLESS ("senza impatto") è di cortesia e permette, per la maggior parte della corsa del cancello, di evitare l'urto con gli ostacoli, auto o persone.
I
due magneti inibitori svolgono una duplice funzione:
- disattivano la parte capacitiva a cancello fermo per un risparmio della vita della batteria
- durante la fase di chiusura, il dispositivo capacitivo leggerebbe la colonna di chiusura come ostacolo ma i magneti collegati al ricevitore inibiscono la funzione crashless, lasciando attivo il bordo di sicurezza
Si consiglia di sincronizzare l'inibizione della funzione capacitiva con il rallentamento del motore per rientrare più facilmente nei limiti di forza di impatto imposti dalle normative vigenti.
Disponibile nelle dimensioni 1,20 - 1,60 - 2,00 - 2,50 mt.
DATI TECNICI:
- Temperatura di esercizio: -20°C, 55°C;
- Consumo funzionamento: 12 mA
- Frequenza: 868 Mhz
- Grado di protezione: IP65;
SW50
Leggi tutto
Coppia di fotocellule ad incasso
Le
SW50 sono fotocellule ad incasso con portata
20 mt. Grazie alla forma e alle dimensioni dell'incasso, la fotocellula SW50 risulta
intercambiabile con i modelli più diffusi sul mercato.
Caratteristiche tecniche:
Alimentazione: 12/24 Vcc/ca
Assorbimento: 35 mA
Portata relè: 1A - 24V
Lunghezza d'onda I.R.: 950 nm
Portata: 20 mt
Frequenza di modulazione: 1500 Hz
Modalità sincronizzata: solo se alimentata con corrente alternata
Temperatura di funzionamento: -20°C, +60°C
Scheda Prodotto (pdf)
Manuale di istruzioni (pdf)
P37B
Leggi tutto
Coppia di fotocellule orientabili a batteria
Le fotocellule
P37B sono orientabili, a batteria e con portata fino a 15 mt.
Caratteristiche tecniche:
Ricevitore:
- Alimentazione: 12/24 Vcc/ca
- Assorbimento: 35 mA
- Portata relè: 1A – 24V
- Portata: 10-15 m
Trasmettitore:
- Alimentazione: 3V (n.2 batterie alkaline AAA da 1,5V)
- Assorbimento: 25 mA
- Portata: 10 m (PJ aperto) / 15 m (PJ chiuso)
- Temperatura funzionamento: -20° a +60° C
Scheda Prodotto
Istruzioni
FLATSCAN IP66
Leggi tutto
Sensore laser da esterno per porte industriali e cancelli
Flatscan Ip66 è un sensore compatto, a tenda singola composta da 400 raggi, basato su tecnologia LASER, progettato per l'utilizzo su porte industriali automatiche.
Può essere utilizzato anche come dispositivo di sicurezza su cancelli battenti.
La precisione della tecnologia laser garantisce un rilevamento accurato di persone e veicoli in un campo di rilevazione di 5,5 m x 5,5 m, sia in ambienti interni che esterni.
Grazie al robusto involucro metallico con grado di protezione IP66, il sensore è adatto per installazioni in ambienti industriali e all’esterno.
Caratteristiche tecniche:
Tecnologia: Scanner LASER, misurazione del tempo di volo
Altezza di montaggio: da 2,5 m a 5,5 m
Campo di rilevamento massimo: Max. 5,5m*5,5m (4m@5% di riflettività)
Tipi di rilevamento: presenza
Campo visivo del radar: 90°
Angolo di inclinazione: ±3° (con staffa)
Alimentazione: 12 - 24V DC+/-15%
Uscita: n.1 opto (isolamento galvanico - senza polarità
> Tensione di commutazione massima: 30 V CA/ 42 V CC
> Corrente di commutazione massima: 100mA
> n.1 relè (contatto libero da potenziale)
> Tensione massima di contatto: 30 V CA/ 42 V CC
> Corrente massima di contatto: 1A (resistivo)
> Potenza di commutazione massima: 30W CC/60VA CA
Potenza assorbita:
≤ 2,3W, picco di corrente = 1A
Led: n.1 LED tricolore: stato di rilevamento/uscita
Caratteristiche ottiche (IEC/EN 60825-1):
> Lunghezza d'onda 905nm; potenza di uscita < 0,1 mW;
CLASSE 1
> Lunghezza d'onda 635nm; potenza di uscita < 1 mW ;
CLASSE 2 - Spot visibile
Vibrazioni: < 2 G
Materiale / Colore: Alluminio A380 - nero
Dimensioni: 124 mm x 90 mm x 50 mm senza sta a
Grado di protezione: IP66 (IEC/EN 60529)
Temperatura d’utilizzo: -30°C, +60°C se alimentato -
umidità: 0-95% senza condensa
Normative: conformità EN 12453 (tipo D)
APPLICAZIONI SU:
-
Scheda Prodotto
