ACTIVE-RES
Lire la suite
Bords sensibles resistifs de sécurité
Petit et discret, ce palpeur inductif peut etre raccourci selon les besoins; ACTIVE-RES dispose, en outre, d'un émetteur radio intégré compatible avec les récepteurs Radioband.
Ce dispositif de sécurité garantit une réponse rapide aux impacts sur toute la longueur du bord principal du vantail.
Pour assurer un auto-test continu du système (qui est bloqué en cas de défaut), est disponible la carte de contrôle pour bords sensibles résistifs à deux canaux.
Catégorie de protection 2 PL D (certification IMQ)
AOS124
Lire la suite

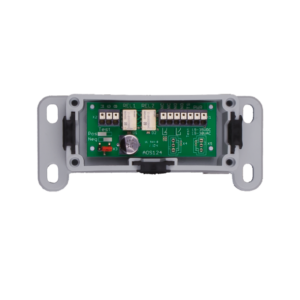

AOS124 - Convertisseur de signal OSE en contact sans potentiel
Le convertisseur de signal AOS124 est l'idéal pour la modernisation des installations anciennes.
Ce dispositif permet de convertir tout signal OSE ou résistif provenant des dispositifs de sécurité, en contact sans potentiel.
Cela est nécessaire lorsqu'on installe, par exemple, une barrière immatérielle avec sortie OSE sur une armoire de commande ne disposant pas pas d'entrées de sécurité de ce type.
Le signal OSE en entrée est testé et commuté sous forme de contacts relais.
Les dispositifs de la série AOS ont été développés conformément à la norme ISO 13849-1 "Parties des systèmes de commande liées à la sécurité".
LIGI 07
Lire la suite

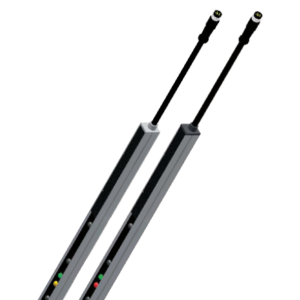

LIGI07 - Barrière immatérielle infrarouge pour portes sectionnelles et portes rapides
La barrière immatérielle LIGI 07 a été conçue sur mesure pour fonctionner dans des conditions difficiles typiques des portes industrielles.
Le design super compact et intégré ne mesure que 12x15mm, offrant une protection parfaite contre l'humidité et les vibrations typiques des installations de portes automatiques. La barrière LIGI 07 définit de nouvelles normes pour l'avenir grâce à une électronique de pointe et un firmware intelligent. Elle est compatible avec toutes les unités de contrôle standard pour automatisations et peut donc être universellement appliquée à presque tous les systèmes existants.
Avantages produit
• Pour portes larges jusqu'à 10m
• Peut être installée dans le montant de la porte grâce à la fonctionnalité BLANKING (effacement des faisceaux)
• Extrêmement robuste, tous les éléments sont intégrés dans un seul corps métallique
• Prédisposée avec des trous frontaux pour un montage direct
• IP67
• Disponible avec sortie OSE ou relais à état solide SSR
• Auto-alignement électronique
• Diagnostic intégré
• Fortement résistante aux interférences optiques externes
• Faible encombremenrt: seulement 12x15mm
Notice LIGI07 - FR
LOW POWER SIGNAL
Lire la suite

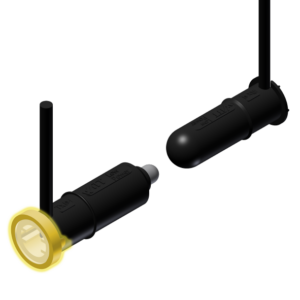

Optiques pour profil palpeur
Le dispositif optique LOW-POWER-SIGNAL choisit automatiquement la fréquence de sortie en fonction du dispositif sur lequel il est connecté: les signaux de sécurité transmis vers un pont radio alimenté par batterie auront ainsi une fréquence inférieure que si le signal était envoyé directement à l’armoire de commande via un cable spiralé.
Cela permet d’augmenter la durée de vie des batteries et d’assurer la compatibilié avec la plupart des armoires de commande du marché.
Avantages produit
- Système de diagnostic avec affichage visuel
- Voyant LED pour signaler l’état de commutation
- Pour portes de grandes dimensions: portée 12 mètres
- Moins sensible aux charges de vent et à la flexion
- Immunité élevée aux interférences électromagnétiques
- Résistant aux inversions de tension et aux courts-circuits
- Puissance de transmission régulée
- Compatible avec toutes les coffrets de commande et les ponts radio du
marché.
Low Power Signal Notice FR
SPK
Lire la suite

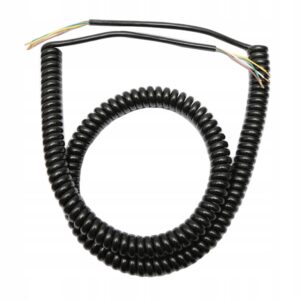

SPK
Cables spiralés à 3, 4, 5 ou 6 poles, fabriqués à partir de matériaux de haute qualité. Grâce à un mélange de revêtement spécial, les câbles en spirale sont résistants aux agents athmosfériques, à l'hydrolyse et à presque toutes les huiles minérales. De plus, les câbles spiralés sont stables aux UV et sont exempts d'halogènes.
Le facteur d'extension est quatre fois supérieur à la longueur de spirale.
Disponibles en différentes longueurs
SW50
Lire la suite
Photocellules à encastrer
SW50 est une photocellule à encastrer avec portée de 20 mètres. Ses dimensions et la forme du boîtier à encastrer la rendent compatible avec les photocellules les plus utilisées du marché.
CARACTÉRISTIQUES TECHNIQUES
Alimentation: 12/24 Vdc/ac
Absorption: 35 ma
Longueur d'onde infrarouge: 950 nm
Température de fonctionnement: -20° à +60° C
Portée du relais: 1A - 24V
Mode synchronisé: seulement avec alimentation avec courant alternatif
Fréquence de modulation: 1500 Hz
Portée: 20 m
ACTIVE
Lire la suite
Bords sensibles de sécurité
Le bord sensible de sécurité ACTIVE est un dispositif de protection pour organes de déplacement certificat EN 13849-1:2008. Le dispositif assure la protection des personnes et des biens contre les chocs causés par pièces mécaniques en mouvement tels que les portails et portes a fermeture automatique. Merci à ses caractéristiques, le bord est actif dans toutes les positions et l'obstacle est détecté sur toute sa longueur. Facile à installer. Disponible dans les tailles de 1,2 - 1,5 - 1,7 - 2 mètres.DONNÉES TECHNIQUES:
- Temps de réponse: 0,1s;
- Sortie contact J1: NF ou bien 8.2K_x007f_KΩ;
- Intensité du courant contact: 5A-250Vca;
- Température d'exercice: -10°C, 60°C;
- Degré de protection: IP54;
- Vitesse maximum détection: 12m/min;
- Temps récupération déformation: <2s.
ACTIVE-R
Lire la suite
Bords sensibles de sécurité Radio
Le bord sensible de sécurité ACTIVE est un dispositif de protection pour organes de déplacement certificat EN 13849-1:2008. Le dispositif assure la protection des personnes et des biens contre les chocs causés par pièces mécaniques en mouvement tels que les portails et portes a fermeture automatique. Merci à ses caractéristiques, le bord est actif dans toutes les positions et l'obstacle est détecté sur toute sa longueur. Facile à installer. Disponible dans les tailles de 1,2 - 1,5 - 1,7 - 2 mètres.Le bord de sécurité sensible ACTIVE-R transmet le signal via radio bidirectionnelle grâce à l'émetteur intégré (868 MHz) alimenté par deux piles AA 1,5 V cc.
DONNÉES TECHNIQUES:
- Temps de réponse: 0,1s;
- Température d'exercice: -10°C, 60°C;
- Degré de protection: IP54;
- Vitesse maximum détection: 12m/min;
- Temps récupération déformation: <2s.
CAPTIVE
Lire la suite
Bords sensibles de sécurité
Le bord résistif CAP (8,2 k) est certifié comme dispositif de sécurité de classe 2. La fonction de courtoisie CRASHLESS permet d'éviter la collision avec des obstacles, voitures ou personnes, pour la plupart de la course du portail.
Les deux aimants inhibiteurs ont une double fonction:
- Ils désactivent la partie capacitive lorsque le portail n'est pas en mouvement pour économiser la batterie
- Pendant la phase de fermeture, le dispositif capacitif identifierait la colonne de fermeture comme un obstacle mais les aimants connectés au récepteur inhibent la fonction "crashless", laissant le bord de sécurité actif.
Il est recommendé de synchroniser l'inhibition de la fonction capacitive avec le ralentissement du moteur afin
de se situer dans les limites de la force d'impact imposées par la réglementation en vigueur.
INFRA 16
Lire la suite
Photocellules synchronisées
- Alimentation: 12/24 Vdc/Vca
- Absorption: 60 ma
- Longueur d'onde infrarouge: 880 nm
- Température de fonctionnement: -20°C à +60°C
- Portée du relais: 1A - 24V
- Mode synchronisé: seulement si alimenté avec courant alternatif
- Fréquence de modulation: 1500 Hz
- Portée: 20 m
MICRO P27
Lire la suite
Cellule photoélectrique miniaturisée
La MICRO-P27S est une photocellule à encombrement très réduit et équipèe d'un relais de type REED, garanti 1 million de cycles.
La technologie REED remplace les relais électromécaniques traditionnels à lévier par un contact enroulé par une bobine d'excitation. Les relais REED permettent ainsi de miniaturiser le circuit imprimé, d'allonger la durée de vie du dispositif et d'accepter une plage d'alimentations plus large.
DONNÉES TECHNIQUES
Alimentation: 12/24 Vcc/ca
Absorption: 60 mA
Relais: TECHNOLOGIE REED
Largeur de porte max.: 10 m
Portée du relais: 0,5 A à 24 V
Fréquence de modulation: 1500 Hz
Type de lumière: infrarouge modulé
Température de fonctionnement: -20°C, +60°C
Dimensions : 70x27x16 mm
Poids de la plastique: 12 gr.
[video src="https://www.abexo.tech/wp-content/uploads/2019/10/video_P27_teaser_v_3-1.mp4.mp4"]
REFLEX
Lire la suite
Cellule photoélectrique à lumière polarisée
- installation simple et rapide, necessite le cablage d'un seul cote.
- sur le cote oppose est fixe le catadioptre a la meme hauteur que la cellule photoelectrique.
- l’alignement entre catadioptre et cellule photoelectrique est facilite par un led de positionnement (voir detail dessin « reglages »).
- le catadioptre varie de forme en fonction de la portee jusqu'a 8m (rectangulaire), jusqu'a 12m (rond) et jusqu'a 15m (carre).
- fiabilite optimale garantie par la vaste gamme d'accessoires pour proteger la cellule photoelectrique de la condensation, pluie, chocs et reflets.
Fiche Produit
Notice d’installation
P41
Lire la suite
Photocellules orientables
- Alimentation: 12/24 Vdc/Vca
- Absorption: 60 ma
- Longueur d'onde infrarouge: 880 nm
- Température de fonctionnement: -20°C à +60°C
- Portée du relais: 1A - 24V
- Mode synchronisé: seulement si alimenté avec courant alternatif
- Fréquence de modulation: 1500 Hz
- Portée: 15 m
Il est possible d’orienter les rayons infrarouges de 180° afin de garantir l’alignement de l’émetteur et du récepteur même dans les cas où les surfaces de fixation ne sont pas correctement alignées.
P37B
Lire la suite
Photocellules orientables à batterie
Récepteur:
- Alimentation: 12/24 Vcc/ca
- Absorption: 35 mA
- Portée du relais: 1A – 24V
- Portée: 10-15 m
Émetteur:
- Alimentation: 3V (n.2 batteries alcalines AAA de 1,5V)
- Absorption: 25 mA
- Portée: 10 m (PJ ouvert) / 15 m (PJ fermé)
- Température de fonctionnement: -20° a +60° C
Instructions
LIGI 01
Lire la suite
Barrières immatérielles infrarouge
La barrière infrarouge LIGI est un dispositif de sécurité certifié (EN 12978/EN ISO 13849, cat. 2) qui évite les chocs (CRASHLESS) et élimine les bords sensibles de la porte.
Ses dimensions réduites (16×16 mm) et la possibilité d'un montage simple et direct sur la porte grâce à des trous de passage la rendent adaptée à différents types d'installation et facile à appliquer dans des contextes variés.
Il est disponible en deux versions :
- version A, pour les portes rapides (56 rayons par 2,5 m, un rayon tous les 45 mm)
- version C, pour tous les autres types de fermeture/automatisation (23 rayons par 2,5 m, un rayon tous les 45 mm jusqu'à une hauteur de 500 mm, puis un rayon tous les 180 mm)
Sécurité opérationnelle maximale : le modèle LIGI n'est pas sensible à la lumière extérieure, de sorte que même les radiations directes ne limitent pas son fonctionnement, et il est insensible aux interférences électromagnétiques (CEM).
Modernisation des anciens systèmes de porte : la barrière photoélectrique est parfaitement adaptée à la conversion ou à la modernisation des systèmes de porte qui ne répondent pas aux forces de fermeture maximales requises.
Fonctions intelligentes et montage simple : l'angle d'ouverture requis pour des raisons de sécurité de ±5° (EN 12978) ne pose aucun problème lors du montage de la barrière LIGI. Pour ce faire, des pinces de réglage à réglage mécanique et un mode de réglage commandé par logiciel sont disponibles, avec l'aide de l'écran LED.
Homologations : EN 12978 / EN ISO 13849, Cat. 2, PLd / IEC 61496-2 / EN 12445 Ch. 7 / EN 12453 Ch. 5.5.1 / Dispositifs C D et E sans restriction (et certifiés en conséquence).
