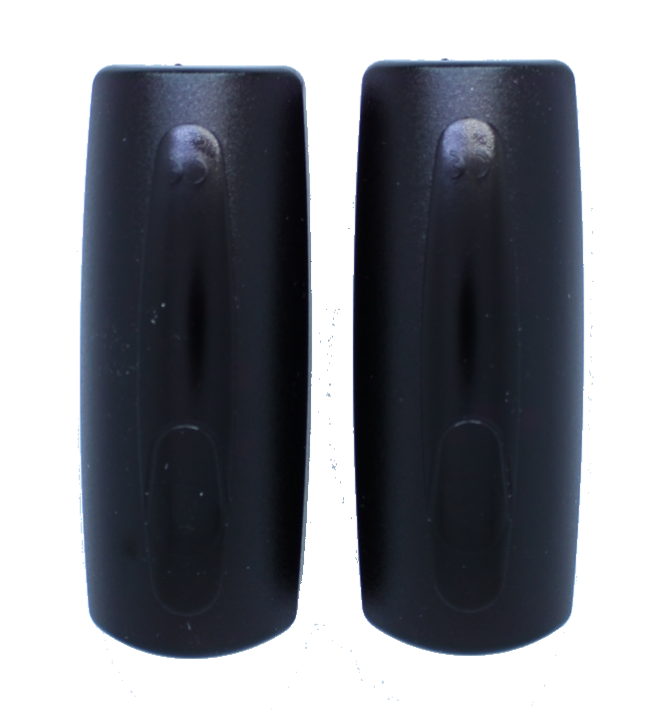

Fotocellula a luce polarizzata
La fotocellula a luce polarizzata REFLEX è di semplice e veloce installazione: il cablaggio, infatti, avviene solo da un lato, mentre sul lato opposto è sufficiente posizionare il catadiottro alla stessa altezza della fotocellula. L’allineamento tra i due elementi è facilitato da led di posizionamento.
La portata della fotocellula REFLEX varia da 8 a 15 mt, in base al catadiottro:
- rettangolare - 8 mt
- rotondo - 12 mt
- quadrato - fino a 15 mt
Inoltre, l'ampia gamma di accessori ne garantisce un'ottima affidabilità e preserva la fotocellula da condensa, pioggia, urti e riflessi.
DATI TECNICI:
- Alimentazione: 10..36 Vdc / 24 Vac 25%
- Operazioni e consumi: < 100 ms in accensione / max 30mA/24V
- Tipologia luci e apertura cono: 68 0nm / approx. 1,50 angolo totale
- Ritardo: < 10 ms
- Portata (in base al catadiottro): 8 mt - rettangolare, 12 mt - rotondo, 15mt - quadrato
- Connessioni cavo: max 1,5 mm2
- Grado di protezione: IP65 (EN60529);
- Temperatura d'esercizio: -25° / 60°
- Dimensioni (LxWxH) e peso: 86 x 44 x 39 mm / 60 gr.
ATTENZIONE: è importante riconoscere la vera fotocellula REFLEX dalle copie in circolazione. Per essere certo di utilizzare l'originale, consulta la nostra guida pdf "Come riconoscere la VERA reflex".
Scheda di gestione semaforica programmabile da web-appCaratteristiche tecniche
- Alimentazione: 230V
- Grado di protezione: IP65
- Temperatura di funzionamento: -20°C, +60°C
- Comunicazione: RS485 e WI-FI
- Logiche: tempo, prenotazione, misto e
parcheggio
Può gestire fino a 10 semafori connessi su rete cablata fino a 1 km di distanza
Semaforo di segnalazione a LED multi-tensione a tre lenti: verde, gialla e rossa.
Compatto e innovativo, il semaforo TRAFFIC 3 (tre lenti) è adatto ad ogni installazione, grazie anche all'alimentazione multitensione (12/24 Vdc).
I semafori della linea TRAFFIC sono dotati di struttura metallica e staffe per fissaggio a muro. I 9 LED ad alta luminosità, presenti in ciascuna lente, garantiscono un'alta efficienza luminosa ed una lunga durata della lampada, rispetto alle classiche lampade ad incandescenza: nel minimo ingombro garantiscono la massima visibilità.
La linea TRAFFIC è la soluzione ideale per numerose installazioni, come:
– Chiusure civili ed industriali
– Automazioni di cancelli e barriere; rampe d’accesso
– Segnalazione dello stato delle porte e dei sistemi d’allarme
Scopri gli altri semafori della linea Traffic: TRAFFIC 1, semaforo a led – una lente; TRAFFIC 2, semaforo a led – 2 lenti.
Scheda prodotto (pdf) Istruzioni (pdf)
L36 è una fotocellula innovativa basata sulla tecnologia laser a tempi di volo (ToF), progettata per l'utilizzo nei cancelli come dispositivo di sicurezza. A differenza delle fotocellule tradizionali, non richiede 2 dispositivi o un riflettore. L36 utilizza un telemetro laser per misurare la distanza da un ostacolo.
La fotocellula può essere utilizzata in 2 modalità:
Modalità A
FUNZIONAMENTO COME FOTOCELLULA
Questa modalità ha la necessità di avere un riscontro fisico fisso all’altro lato del telemetro laser.
Distanza massima di rilevamento 8 m.
La fotocellula rileva passaggi perpendicolari al fascio ad una distanza inferiore della distanza memorizzata in fase di apprendimento.
Modalità B
FUNZIONAMENTO COME SENSORE IN AVVICINAMENTO
Distanza massima di lettura 6 m, ottimizzata per rilevamenti di movimenti perpendicolari al fascio, senza necessità di un riscontro sul lato opposto.
Consente di impostare 3 diversi livelli di sensibilità.
La distanza di lettura è programmabile e può variare con step di 0,5m.
Caratteristiche tecniche:
Alimentazione 12-24V ac/dc
Assorbimento Corrente 12V – 75mA, 24V – 35 mA
Lunghezza d’onda 850nm / 10mW
Angolo di trasmissione e ricezione 2°
Angolo di rotazione testina 180°
Portata massima Modalità A: fino a 8 m
Modalità B: fino a 6 m
Carico massimo di uscita 30Vdc, 0,5A
Temperatura esercizio Da -10°C a +60°C
Classe di protezione IP54
Dimensioni 36x123x33mm
Peso 69g
Scheda prodottoIstruzioniDichiarazione Conformità CE
