ACTIVE-RES
Leer más
Bordes sensibles de seguridad resistivos
Fácil de instalar y recortable a medida,
ACTIVE-RES utiliza tecnología conductiva en un borde sensible pequeño y discreto.
Este dispositivo de seguridad garantiza una respuesta rápida ante impactos a lo largo de toda la estructura, incluidas las terminaciones.
Características técnicas
- Temperatura de funcionamiento: -20°C ÷ +55°C
- Grado de protección: IP65
También está disponible la
tarjeta de control para bordes sensibles resistivos: equipada con dos canales, garantiza la
autoverificación continua del sistema, que se bloquea automáticamente en caso de anomalías.
Disponible en
categoría de protección 2 PL D.
AOS124
Leer más
AOS124 – Convertidor de señal OSE a contacto libre de potencial
El convertidor de señal AOS124 es ideal para la modernización de instalaciones antiguas.
Este dispositivo permite convertir cualquier señal OSE o resistiva proveniente de dispositivos de seguridad en contacto libre de potencial.
Esto resulta necesario, por ejemplo, cuando se instala una barrera fotoeléctrica con salida OSE en un cuadro de control que no dispone de entradas de seguridad compatibles con este tipo de señal.
La señal OSE de entrada se verifica y se conmuta en forma de contactos de relé.
Los dispositivos de la serie AOS han sido desarrollados conforme a la norma ISO 13849-1 “Partes de los sistemas de control relacionadas con la seguridad”.

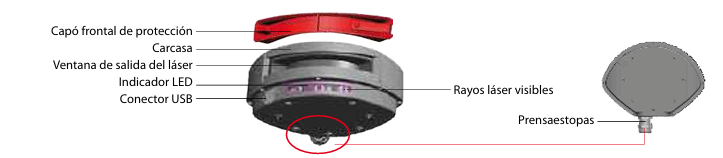

FLATSCAN IP66
Leer más
Sensor láser de seguridad para puertas industriales y cancelas
Flatscan IP66 es un sensor compacto de cortina única compuesto por 400 haces, basado en tecnología
láser, diseñado para su uso en puertas industriales automáticas.
También puede utilizarse como dispositivo de seguridad en cancelas batientes.
La precisión de la tecnología láser garantiza una detección precisa de personas y vehículos en un campo de detección de 5,5 m × 5,5 m, tanto en interiores como en exteriores.
Gracias a su robusta carcasa metálica con
grado de protección IP66, el sensor es adecuado para instalaciones en entornos industriales y al aire libre.
Características técnicas
Tecnología: Escáner láser, medición por tiempo de vuelo
Altura de montaje: de 2,5 m a 5,5 m
Campo de detección máximo: máx. 5,5 m × 5,5 m (4 m @ 5% de reflectividad)
Tipos de detección: presencia
Campo de visión del radar: 90°
Ángulo de inclinación: ±3° (con soporte)
Alimentación: 12 – 24 V DC ±15%
Salidas:
1 salida optoacoplada (aislamiento galvánico – sin polaridad)
Tensión máx. de conmutación: 30 V AC / 42 V DC
Corriente máx. de conmutación: 100 mA
1 relé (contacto libre de potencial)Tensión máx. de contacto: 30 V AC / 42 V DC
Corriente máx. de contacto: 1 A (resistiva)
Potencia máx. de conmutación: 30 W DC / 60 VA AC
Consumo de energía: ≤ 2,3 W, pico de corriente = 1 A
LED: 1 LED tricolor: estado de detección/salida
Características ópticas (IEC/EN 60825-1):
Longitud de onda: 905 nm; potencia de salida < 0,1 mW; CLASE 1
Longitud de onda: 635 nm; potencia de salida < 1 mW; CLASE 2 – punto visible
Vibraciones: < 2 G
Material / Color: Aluminio A380 – negro
Dimensiones: 124 mm × 90 mm × 50 mm sin soporte
Grado de protección: IP66 (IEC/EN 60529)
Temperatura de funcionamiento: -30°C ÷ +60°C (alimentado)
Humedad: 0–95% sin condensación
Normativas: conforme a EN 12453 (tipo D)

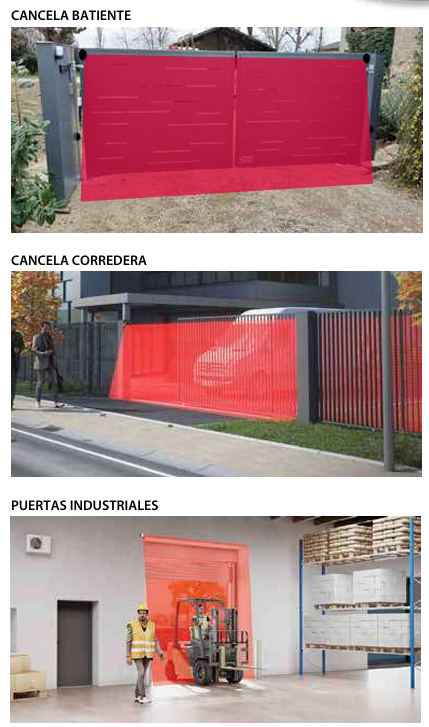

APLICACIONES EN:
-
Scheda Prodotto
LIGI 07
Leer más
LIGI07 – Barrera fotoeléctrica infrarroja para puertas seccionales y puertas rápidas
La barrera fotoeléctrica
LIGI07 ha sido diseñada a medida para funcionar en condiciones difíciles, típicas de las puertas industriales.
Su diseño
supercompacto e integrado, con solo
12×15 mm, ofrece una protección perfecta contra la humedad y las vibraciones propias de las instalaciones de puertas automáticas.
LIGI07 establece nuevos estándares para el futuro gracias a su electrónica avanzada y firmware inteligente. Es compatible con todas las unidades de control estándar para automatismos, lo que permite su aplicación universal en casi cualquier sistema existente.
Ventajas del producto:
- Para puertas de gran tamaño, hasta 10 metros de alcance
- Puede instalarse en el marco de la puerta gracias a la función BLANKING (supresión de haces)
- Extremadamente robusta: todos los elementos están integrados en un único cuerpo metálico
- Preparada con orificios frontales para montaje directo
- IP67
- Disponible con salida OSE o relé de estado sólido SSR
- Autoalineación electrónica
- Diagnóstico integrado
- Alta resistencia a interferencias ópticas externas
- Dimensiones reducidas: solo 12×15 mm
Instrucciones LIGI07 - FR
LOW POWER SIGNAL
Leer más
Ópticas para bordes sensibles
El dispositivo óptico
LOW-POWER-SIGNAL selecciona automáticamente la frecuencia de salida en función del dispositivo al que está conectado: los
señales de seguridad transmitidos a través de un puente radio alimentado por batería tendrán una frecuencia inferior que si la señal se enviara directamente al cuadro de control mediante un
cable espiralado.
Esto permite
aumentar la vida útil de las baterías y garantizar la
compatibilidad con la mayoría de los cuadros de control disponibles en el mercado.
Ventajas del producto:
- Sistema de diagnóstico con visualización del estado
- Indicador LED para señalar el estado de conmutación
- Para puertas de gran tamaño: alcance de hasta 12 metros
- Menor sensibilidad al viento y a la flexión
- Alta inmunidad a interferencias electromagnéticas
- Resistente a inversiones de polaridad y cortocircuitos
- Potencia de transmisión regulada
- Compatible con todos los cuadros de control y puentes radio del mercado
Low Power Signal Notice FR
SPK
Leer más
Cables espiralados
Cables espiralados de 3, 4, 5 o 6 hilos, fabricados con materiales de alta calidad.
Gracias a una mezcla especial de revestimiento, los cables espiralados son resistentes a los agentes atmosféricos, a la hidrolisis y a casi todos los aceites minerales. Además, son estables frente a los rayos UV y libres de halógenos.
El factor de extensión es cuatro veces la longitud de la espiral.
Disponibles en diferentes longitudes y también en color blanco.
SW50
Leer más
Fotocélula de montaje empotrado
SW50 es una fotocélula de montaje empotrado con alcance de
20 metros. Sus dimensiones tamañas y la forma del montaje empotrado
la hacen intercambiable con las fotocélulas más difundida instaladas hasta la fecha.
DATOS TÉCNICOS
Alimentación: 12/24 Vcc/ac
Absorción: 35 ma
Longitud de onda I.R.: 950 nm
Temperatura de funcionamiento: -20° a +60° C
Relé: 1A - 24V
Modo sincronizado: sólo cuando se alimenta con corriente alterna
Frecuencia de modulación: 1500 Hz
Alcance: 20 m
Hoja de producto
INFRA 16
Leer más
Fotocélulas sincronizadas
DATOS TÉCNICOS
-Alimentación: 12/24 Vcc/ca
-Absorción: 60 mA
-Longitud de onda I.R.: 880 nm
-Temperatura de funcionamiento: -20° hasta +60°C
-Alcance relé: 1A -24V
- Modo sincronizado: sólo con corriente alterna
- Frecuencia de modulación: 1500 Hz
- Caudal: 20 m
Hoja de producto
ACTIVE
Leer más
Bordes sensibles de seguridad
El borde sensible de seguridad ACTIVE es un dispositivo de protección por òrganos mecànicos en movimiento certificado EN 13849-1:2008. El dispositivo garantiza la protección de personas y cosas de golpes provocados con cierre automàtico. Gracias a sus características, el borde está activo en todas las posiciones y el obstáculo se detecta en toda su longitud. Fácil de instalar. Disponible en tamaños de 1,2 - 1,5 - 1,7 - 2 metros.
DATOS TÉCNICOS:
- Tiempo de respuesta: 0,1seg;
- Salida contacto J1: NC u 8.2 KΩ_x007f_;
- Capacidad contacto: 5A-250Vac;
- Temperatura de ejercicio: -10°C, 60°C;
- Grado de protección: IP54;
- Velocidad máxima detección: 12m/min;
- Tiempo recuperación deformación: <2seg.
ACTIVE-R3
Leer más
Bordes sensibles de seguridad radio
ACTIVE-R3 es un borde sensible pequeño y descreto que garantiza una respuesta rápida a los impactos (
sobre todo el largo de la estructura). El borde ACTIVE r3 es de facil installación y se puede acortar para hacerlo perfectamente adecuado a las proprias necedidades.
Disponible en las dimensiones: 1,20 – 1,60 – 2,00 – 2,50 mt.
DATOS TÉCNICOS
- Temperatura de funcionamento: -20°C, +55°C
- Grado de protección: IP65
- Frecuencia: 868 MHz
Hoja de producto
CAPTIVE
Leer más
Borde sensible de seguridad
El borde resistivo CAP (8,2 k) está certificado como dispositivo de seguridad de clase 2.
La función CRASHLESS es de cortesía y permite, durante la mayor parte del recorrido de la puerta,
evitar la colisión con obstáculos, coches o personas.
Los
dos imanes inhibidores realizan una doble función:
- Desactivan la parte capacitiva cuando el portón está parado para ahorrar batería.
- Durante la fase de cierre, el dispositivo capacitivo leería la columna de cierre como un obstáculo, pero los imanes conectados al receptor inhiben la función crashless, dejando la banda de seguridad activa.
Es aconsejable sincronizar la inhibición de la función capacitiva con la ralentización del motor para entrar más fácilmente dentro de los límites de fuerza de impacto impuestos por la normativa
Hoja de producto
MICRO P27
Leer más
P27 es una fotocélula de tamaño pequeño con un diseño miniaturizado
Equipada con abrazaderas que se pueden adaptar fácilmente al espacio cada vez más limitado para la fijación de accesorios. Fue elegido para usar un relé (también miniaturizado) con tecnología REED, sin apalancamientos. Esta innovación permite una mayor miniaturización, una vida media larga y una mayor variedad de alimentación que los relés tradicionales.
DATOS TÉCNICOS
Alimentación: 12-24 Vac / dc
Absorción: 60mA
Relè: REED TECHNOLOGY
Ancho de la puerta: 10 m
Magnitud relè: 0,5A - 24V
Frequencia de modulación: 1500 Hz
Luz: infrarojo modulato
Temperatura de ejercicio: -20°C, +60°C
Peso plastico: 12 gr.
[video src="https://www.abexo.tech/wp-content/uploads/2019/10/video_P27_teaser_v_3-1.mp4.mp4"]
REFLEX
Leer más
Fotocélula de luz polarizada.
La fotocélula de reflexión polarizada REFLEX es simple y rápida de instalar, ya que solo requiere un cableado en un lado. En el lado opuesto, el reflector se fija a la misma altura que la fotocélula.
La alineación entre el reflector réflex y la fotocélula se ve facilitada por los LED de posición (consulte los "ajustes" del dibujo detallado) y el reflector varía en forma dependiendo del caudal que puede alcanzar hasta 8 metros en la versión rectangular, 12 metros en su versión redonda y Hasta 15 metros en su versión cuadrada.
La amplia gama de accesorios garantiza una excelente fiabilidad y conserva la fotocélula con luz polarizada de condensación, lluvia, choques y reflejos.
DATOS TÉCNICOS:
- Voltaje: 10..36 Vcc / 24 Vca 25%
- Operaciones: <100 ms en encendido.
- Consumo: máx. 30mA / 24V.
- Tipo de luces: 680nm.
- Cono de apertura: aprox. 1.50 ángulo total
- Retardo: <10 ms
- Capacidad: APE-589/8150 = 15mt, APE-589/8120 = 12mt, APE-589/8110 = 8mt.
- Conexiones de cable: máx. 1,5 mm2
- Grado de protección: IP67 a DIN40050;
- Temperatura de trabajo: -25 ° / 60 °.
- Peso: aprox. 60gr
- Medidas (LxWxH mm): 86 x 44 x 39
Hoja de producto (pdf)
P41
Leer más
Fotocélulas orientables
Es posible orientar los infrarrojos (
rotación de 180°) para permitir la alineación del transmisor y el receptor incluso en situaciones en las que los puntos de fijación no están perfectamente alineados.
DATOS TÉCNICOS
-Alimentación: 12/24 Vcc/ca
-Absorción: 60 mA
-Longitud de onda I.R.: 880 nm
-Temperatura de funcionamiento: -20° hasta +60°C
- Alcance relé: 1A -24V
- Modo sincronizado: sólo con corriente alterna
- Frecuencia de modulación: 1500 Hz
- Caudal: 15 m
Hoja de producto
Modo de empleo
P37B
Leer más
Fotocélulas orientables a batería
DATOS TÉCNICOS
Receptor
Alimentaciòn: 12/24 Vcc/ca
Absorción: 35 mA
Relè: 1A-24V
Caudal: 10-15m
Transmisor
- Alimentación: 3 V (2 pilas alcalinas AAA de 1,5 V)
- Consumo: 25 mA
- Caudal: 10 m (PJ abierto) / 15 m (PJ cerrado)
- Temperatura de funcionamiento: de -20° a +60° C
Hoja de producto
Instrucciones
LIGI 01
Leer más
Barreras fotoeléctricas infrarrojas para puertas automaticas
La barrera infrarroja
LIGI es un
dispositivo de seguridad certificado (EN 12978 / EN ISO 13849, cat. 2) que evita impactos (
CRASHLESS) y elimina la necesidad de bordes sensibles en la puerta.
Sus dimensiones reducidas (
16×16 mm) y la posibilidad de montaje directo y sencillo en la puerta mediante orificios pasantes la hacen adecuada para distintos tipos de instalación y fácil de aplicar en diversos contextos.
Está disponible en dos versiones:
- Versión A, para puertas rápidas (56 haces por 2,5 m, un haz cada 45 mm)
- Versión C, para otros tipos de cierres/automatismos (23 haces por 2,5 m, un haz cada 45 mm hasta una altura de 500 mm, luego un haz cada 180 mm)
Máxima seguridad operativa
El modelo
LIGI no es sensible a la luz exterior, por lo que incluso la radiación directa no limita su funcionamiento. Además, es
inmune a interferencias electromagnéticas (EMC).
Modernización de sistemas antiguos
La barrera fotoeléctrica es perfectamente adecuada para la
actualización o conversión de sistemas de puertas que no cumplen con las fuerzas de cierre máximas requeridas.
Funciones inteligentes y montaje sencillo
El ángulo de apertura requerido por motivos de seguridad de ±5° (EN 12978) no representa ningún problema durante el montaje de la barrera
LIGI.
Para ello, se dispone de
pinzas de ajuste mecánico y un
modo de configuración asistido por software, con ayuda de la
pantalla LED.
Homologaciones:
- EN 12978
- EN ISO 13849, Cat. 2, PLd
- IEC 61496-2
- EN 12445 Cap. 7
- EN 12453 Cap. 5.5.1
- Dispositivos C, D y E sin restricciones
LZR-I100/LZR-I110
Leer más
Sensores de seguridad para puertas industriales LZR-I100 y LZR-I110
Dispositivo
CRASHLESS (evita el impacto) con tecnología
láser.
Los sensores
LZR-I100 y
LZR-I110 se basan en la
medición del tiempo de vuelo, una tecnología de alta precisión que garantiza una
seguridad óptima en el umbral y en las proximidades de la puerta, gracias a
4 cortinas de haces láser que delimitan distintas zonas de detección.
Optimizados para puertas industriales, estos detectores cuentan con protección
IP65 y filtros contra interferencias ambientales, vibraciones de la puerta y deformaciones de las hojas causadas por el viento.
Garantizan la seguridad tanto en
apertura como en cierre, gracias a dos zonas de detección separadas, y permiten la creación de
2 botones virtuales para la apertura de la puerta.
CARACTERÍSTICAS
- LZR-I110 – Distancia máxima de detección: 5 m × 5 m
- LZR-I100 – Distancia máxima de detección: 9,9 m × 9,9 m
- Solución de seguridad para puertas industriales certificada PL "d" / CAT 2 según EN ISO 13849-1 y tipo E según EN 12453
- Profundidad del área ajustable (máx. 1 m) según la altura de instalación
DATOS TÉCNICOS
- Alimentación: 10–35 V DC mediante conector
- Dimensiones: 125 mm (L) × 93 mm (P) × 70 mm (A)
- Salidas: 2 relés electrónicos (aislamiento galvánico – libre de polaridad)
LZR-S600
Leer más
Sensor de seguridad para puertas automáticas y edificios
Dispositivo
CRASHLESS (evita el impacto) con tecnología
láser.
El detector de seguridad
LZR-S600 está diseñado para
proteger bienes y edificios contra robos, intrusiones y actos de vandalismo.
Es una solución
compacta, de instalación sencilla,
plug & play, con función de
autoaprendizaje. Ofrece una gran
flexibilidad para definir el
ancho y la profundidad de las zonas de detección.
Es capaz de detectar
objetos pequeños con un
factor de reflectividad del 2%. Además,
no requiere iluminación del objeto a proteger (a diferencia de los sistemas con cámaras estándar) y garantiza una protección eficaz frente a perturbaciones ambientales gracias a la tecnología de
análisis del tiempo de vuelo y a un
software especializado.
Ficha producto
Instrucciones
